如何安装M30T磁致伸缩式电子水尺？

浏览量：473 发布时间：2020-09-02

产品概述

M30T系列磁致伸缩式电子水尺是根据磁致伸缩测量原理研制而成，可连续精确地测量液位的高度。该系列磁致伸缩式电子水尺具有高测量精度，且安装方便，免定期维护和标定。适用对各种液面的精确计量，可应用在石化系统、火力发电厂、医药生物制剂、酿造业、污水处理系统、水文水资源等领域的液位测量。

磁致伸缩式电子水尺由四部分组成：传感器探棒、信号处理单元、液面浮子、限位卡圈，。

传感探棒设有不锈钢管保护管，保护管内部有波导丝安装支架，保护管用来保护内部安装的磁致伸缩测量元件。传感探棒中心为一根对磁场变化敏感的磁致伸缩波导丝，可准确传递测量信号。

液面浮子内部装有环形磁铁，浮子在液面的位置通过波导丝传递至信号转换单元。

信号处理单元为传感器变送部分。将波导丝传递来的测量信号通过计算和转换为数字信号输出。

限位卡圈为安装浮子后防止浮子脱落用。

安装方式

电子水尺的安装方式为在现场建立测井，把电子水尺放入测井中即可。

1、无测井安装方式

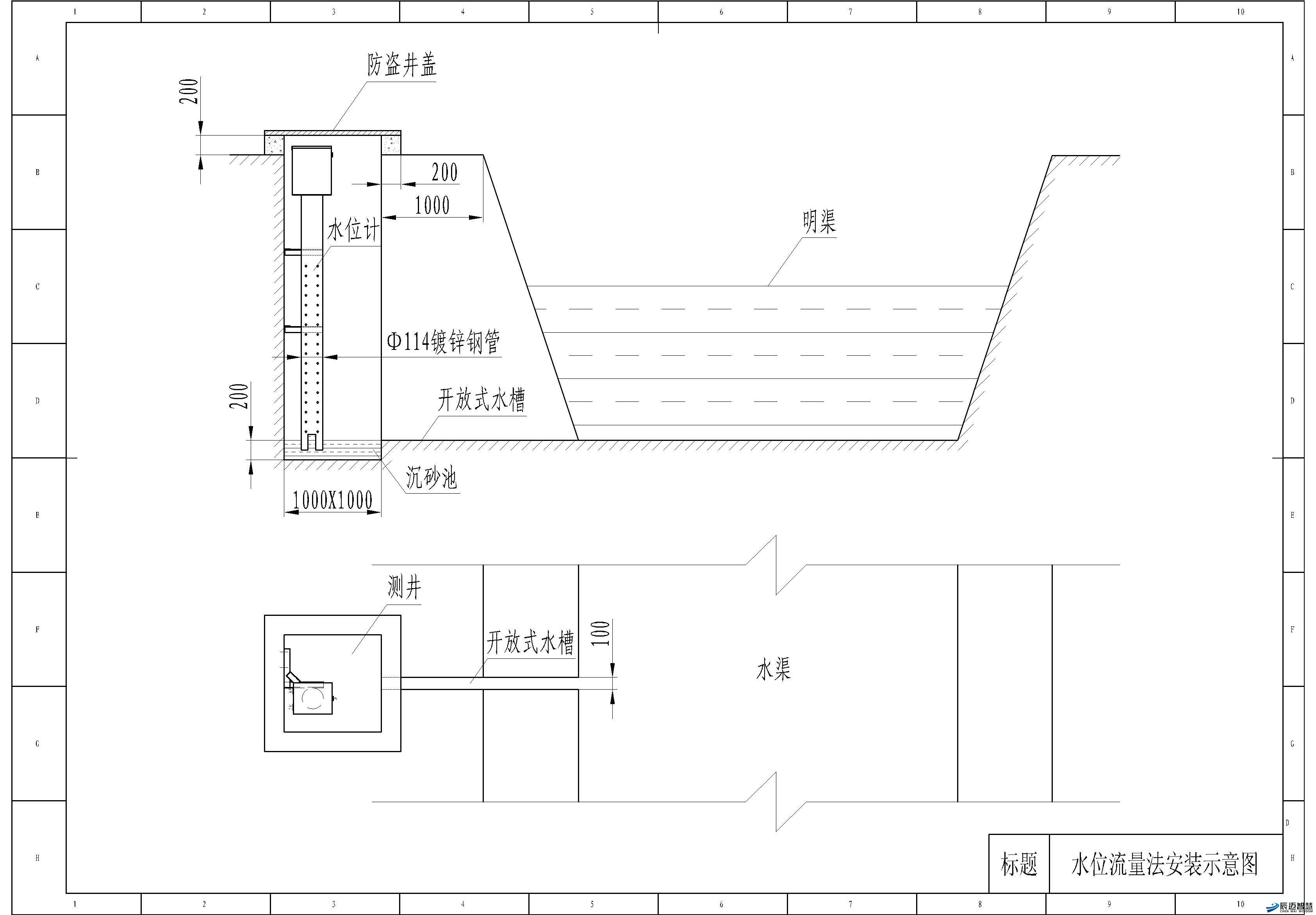

2、有测井安装方式

1、连接线时，注意电源正负不得接反，信号也不得接反，否则接收设备将收不到信号。

2、电子水尺要求垂直安装，否则会影响测量水位。

3、电子水尺设备安装完成,若没有数据显示,应先检查连接电缆是否连接正确。

4、设备显示有数据,但数据不正确,应查看测杆上零点试否有变动及浮子是否自由滑动。
