产品概述
M21A型雷达水位计基于精确时间测量的电磁波测距技术 。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。
雷达水位计，是工业测距雷达在水位测量领域的创新应用，实现了水位计向高精度（毫米级），大量程(70米)，高可靠，安装简便，免维护的技术跨越。
雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
主要组成及适用范围
雷达水位计组成主要包括:发射机、发射天线、接收机、接收天线，信号处理以及变送单元。还有电源设备、数据录取设备、抗干扰设备等辅助设备。
雷达水位计适用于江河水库水位、明渠水位、水库坝前，坝下尾水水位监测，也可用于山洪、防汛、调压塔（井）水位监测 等水利水文场合。

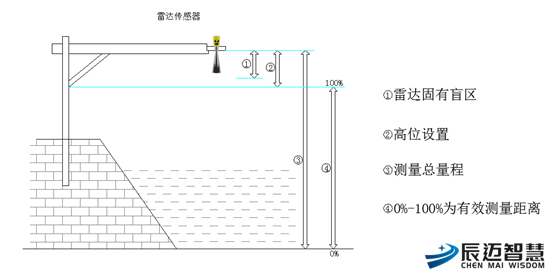

安装方式
1、水位计安装必须有牢固基础。可以是立杆，直壁河堤距离大于20CM，斜坡河堤应保证天线位于干流上方；
2、水位计天线口，到测量水面区域，不得有干扰物，应避开航道安装；
3、水位计喇叭口天线，需要垂直于水面安装；
4、电缆走线管，可以用PVC管，镀锌钢管等。

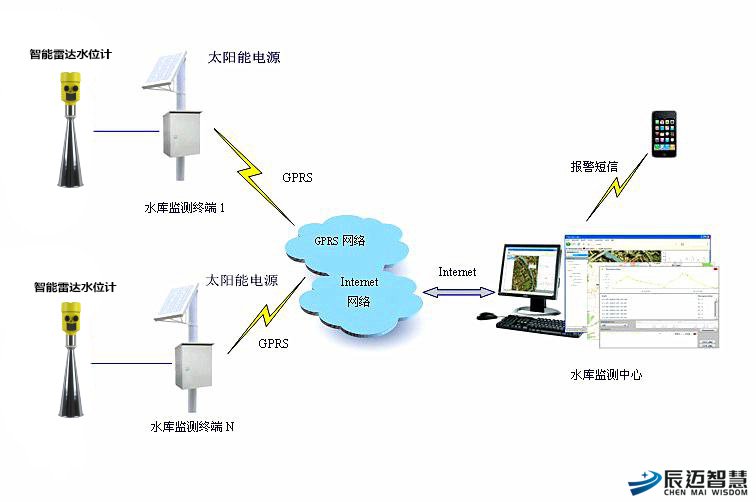

系统连接图
调试步骤
1、对安装好的水位计进行正确接线，请参照2.3接线定义；
接线完成后，务请锁紧防水接头！
2、接通电源， 进行必要的参数设置：
通信线RS485 通过转换模块与电脑相连，
按照通信协议，使用调试软件查看或设置本机地址；
也可以从面板直接查看和设置本机地址，使用ADDR按钮；
3、连接采集单元（如RTU，PLC等），进行水位测量和采集。
4、调试完成后，请务必旋好上盖！
