概述

       本倾角仪是一种高精度、高兼容性、高可靠性的无线双轴倾角仪，采用自主研发全自动温度及线性修正模批量生产。

       可应用于大坝、铁塔、挡土墙、地面沉降、滑坡监测等基础结构建筑物的倾斜变化测量。仪器安装在被测建筑物结构表面，通过长期监测可取得结构的倾斜变化。

       内置NB-IoT或者4G无线通讯模块可将监测数据定时发送至指定接收服务器，也可通过内置的串行通讯接口用手机APP下载历史记录数据（可存储2000条记录，循环覆盖）及进行仪器参数配置。

       采用低功耗控制技术，内置大容量一次性锂电池，可保证仪器正常工作3年左右（每小时测量一次，每天发送两次，增加测量及发送频次电池使用时间会缩短）。外壳采用铝合金材质，表面氧化处理，接缝处采用密封圈和灌胶处理，防水密封性好，可长期工作于户外或恶劣环境。

安装方式

1.水平安装

若是混凝土结构可以使用4个M5*30膨胀螺钉直接安装在平整的被测结构表面或者埋入被测结构内部；

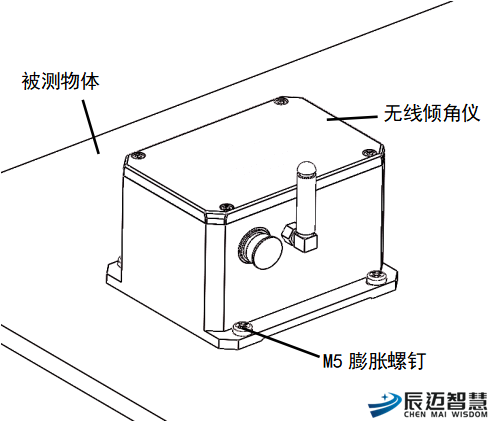

若是金属结构则采用4个M5*20的螺钉将其固定在被测物体上即可。其安装示意图如图所示：

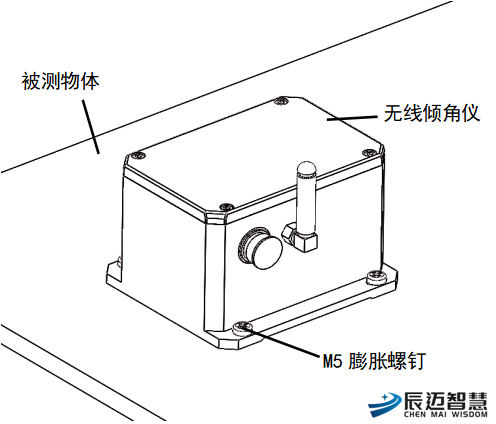

水平安装示意图

2.垂直安装

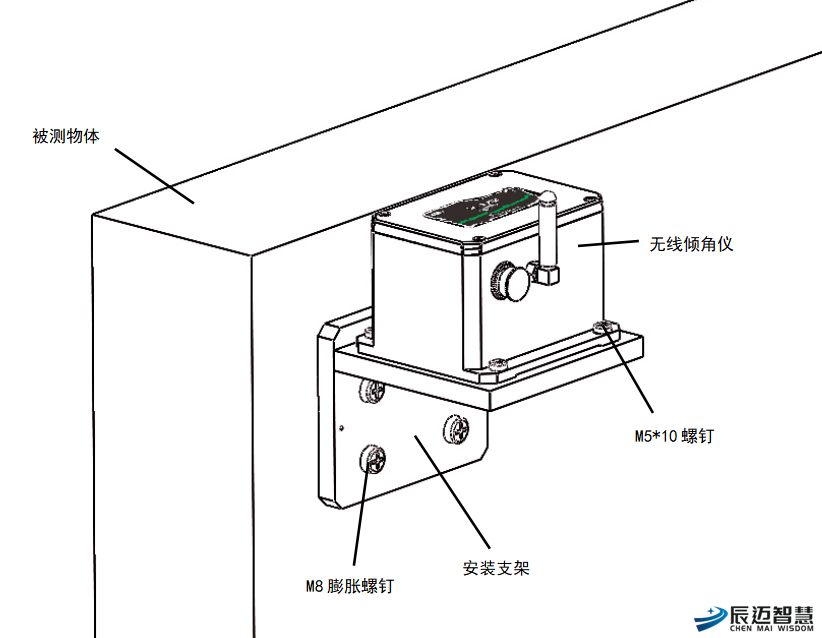

垂直安装由垂直安装支架，无线倾角仪组成。垂直安装可用于边墙、护坡、桥墩、塔体及高层建筑物等等各种有监测建筑物的环境，首先用4个M5*10十字螺钉将倾角仪安装在安装支架上，混凝土环境采用4个M8*60的膨胀螺钉将安装支架、无线倾角仪一并固定在被测物体上；金属结构采用4个M8*20的螺钉直接将安装支架及无线倾角仪固定在被测物体上即可。安装示意图如图所示：

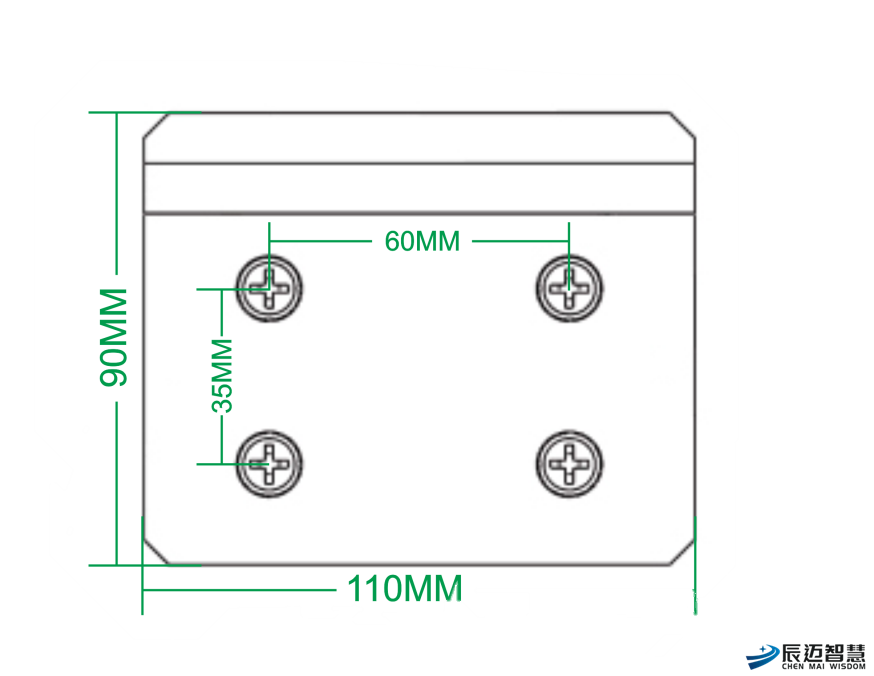

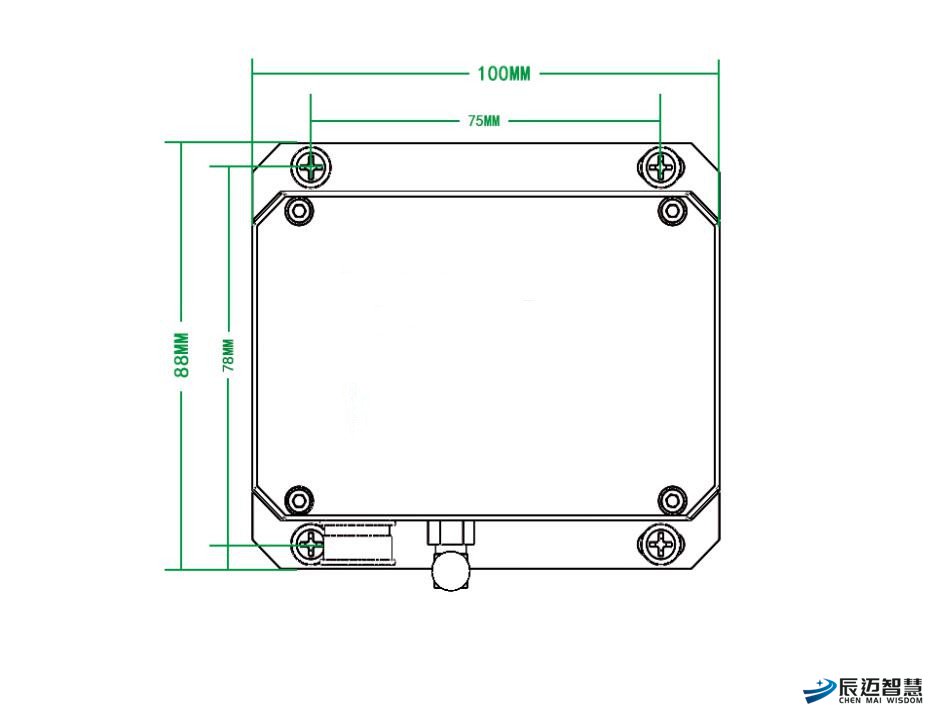

水平安装及支架孔位安装示意图

应用

大坝结构监测；混凝土坝；铁塔变形；滑坡监测；开挖工程相邻建筑物安全；露天矿山平台；挡土墙；地面沉降；智慧井盖。
