一、应用环境说明
M33D1一体式在线氨氮传感器是一种基于PVC膜制作的的铵离子选择电极，用于测量水中的铵离子含量,带有温度补偿，确保测量快速、简单、精确和经济。本册中详细介绍了氨氮传感器的技术参数、通讯协议和使用维护等内容。
1、信号输出： RS-485总线，Modbus/RTU协议，方便连接到PLC、DCS、工业控制计算机、通用控制器、无纸记录仪器或触摸屏等第三方设备。
2、专利的铵离子探头，内部参比液在至少100KPa（1Bar）的压力下，极其缓慢的从微孔盐桥中渗出，其正向渗出持续20个月以上。这样的参比系统非常稳定，电极寿命比普通工业电极寿命更长。
3、易于安装：3/4"NPT螺纹（管螺纹），便于沉入式安装或安装在管道或罐体。
4、IP68防护等级。
二、技术性能和规格
1.技术参数
|
型号 |
M33D1 |
|
量程范围 |
0～100mg/L或0～1000mg/L |
|
分辨率 |
0.1mg/L |
|
精度 |
测量值的±10%或±2mg/L，以大者为准 |
|
工作温度 |
0～40℃ |
|
工作压力 |
＜0.1MPa |
|
介质的pH范围 |
4～10 pH |
|
温度补偿 |
自动温度补偿(Pt100) |
|
供电 |
12～24VDC ±10% |
|
信号输出 |
RS-485总线，Modbus/RTU协议 |
|
接液材质 |
PVC和POM |
|
安装方式 |
3/4" NPT螺纹，浸入式安装 |
|
线缆长度 |
5m,其它长度可定制 |
|
校准方式 |
两点校准 |
|
功耗 |
＜0.5W |
|
防护等级 |
IP68 |

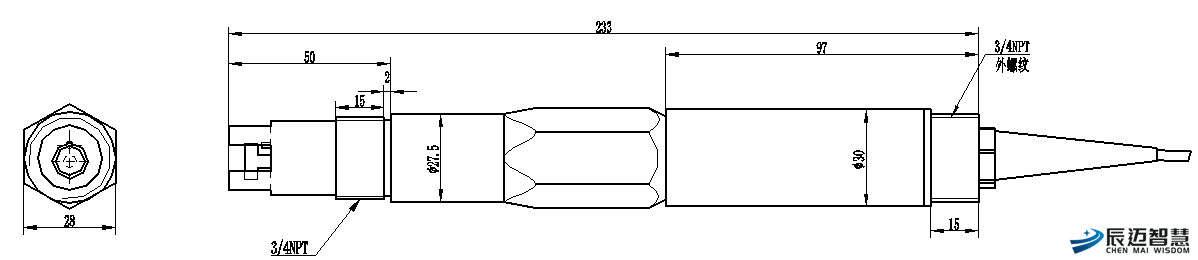

2.尺寸图
三、安装和电气连接

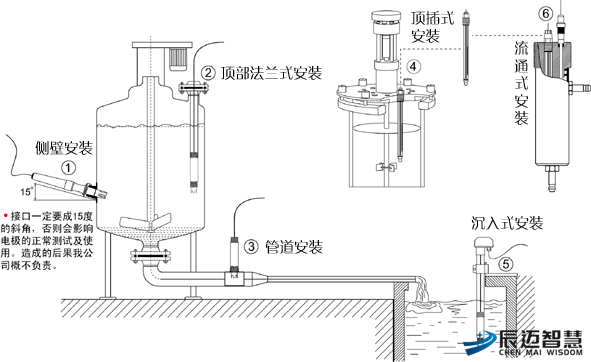

1.安装
注意：传感器安装时不能倒置或水平安装，至少倾斜15度角以上安装。
2.电气连接
-
红色线—电源线（12～24V）
-
黑色线—地线（GND）
-
蓝色线—485A
-
白色线—485B
-
裸露线—屏蔽线
完成接线后，应仔细检查，避免通电前的错误连接。
线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ6 mm，所有接口均已做防水处理。
四、维护和保养
1.使用和保养
用蒸馏水中（或去离子水中）清洗电极，吸干，不要擦干。把电极放到电极支架上。使用前，将电极前端浸在蒸馏水中（或去离子水中）中10分钟，然后浸在稀释的铵离子溶液中2小时。
电极使用前要保持干燥，电极的感应元件应该套入保护瓶中。在测试前，电极应在活化液中浸泡24小时。如果储存过夜或更长，则应用去离子水清洗电极头部，并擦干，然后放进原来的包装内。
检查接线端子处是否干燥，如有沾污，请用无水酒精擦拭，吹干后使用。应避免长期浸泡在蒸馏水或蛋白质溶液中，并防止与有机硅油脂接触。使用时间较长的电极，它的PVC膜可能变成半透明或附有沉积物，此时可用蒸馏水（或去离子水）冲洗。电极使用时间较长，出现测量误差时，须配合仪表进行标定,进行校正。
当用以上方式对电极进行维护和保养时仍不能进行标定和测量时，说明电极已经失效，请更换电极。
主要干扰离子见下表：在不同铵离子浓度下可产生10%的误差的干扰离子浓度
|
Interferences (moles/liter) |
10-4 M Ammonium |
10-3 M Ammonium |
10-2 M Ammonium |
|
H+ |
< 2 |
< 1 |
< 1 |
|
Li+ |
0.2 |
0.5 |
0.5 |
|
Na+ |
0.005 |
0.08 |
0.8 |
|
K+ |
7*10-5 |
6*10-4 |
6*10-3 |
|
Cs+ |
0.003 |
0.05 |
0.5 |
|
Mg3+ |
> 0.5 |
> 1 |
> 1 |
|
Ca2+ |
> 0.2 |
> 1 |
> 1 |
|
Sr2+ |
> 0.2 |
> 1 |
> 1 |
|
Ba2+ |
> 0.1 |
> 0.5 |
> 0.5 |
|
Zn2+ |
0.001 |
0.01 |
0.1 |
|
N2H5+ |
> 0.1 |
> 0.1 |
> 0.1 |
|
Bu4N+ |
1*10-5 |
1*10-4 |
1*10-3 |
2.传感器的校准
注意：传感器在出厂前已经校准，若非超出测量误差不宜随意校准。
将传感器放入盛有零点标准溶液的小瓶中，等待5分钟，待数值稳定后看显示的数值是否在误差范围内，如果不是则需进行零点校准。校准指令参照附录。
将传感器放入盛有斜率标准溶液的小瓶中，等待5分钟，待数值稳定后看显示的数值是否在误差范围内，如果不是则需进行斜率校准。
