概要
本装置为翻斗式温水式雨量计的感应部。
口径200mm的接水口内的雨水每达到一定的量（0.2mm或0.5mm），则翻斗翻转，通过簧片开关检测出翻转动作，输出接点脉冲信号。
接水器的外筒内封装的调配液（防冻液+水）保持在一定的温度，由此融化落在接水口中的降雪，按降水量测量。
特点
-
翻斗式遥测用温水式雨量计的感应部。每次翻斗翻转，电磁通过簧片开关，开关接通，输出接点脉冲信号。
-
雨量计的感应部，设计成可防止因滤水器的杂质等而导致测量精度下降的结构。采用的滤水器设计成以下结构：即使在滤水器被杂质等堵塞，雨水发生泄漏的情况下，也可检测泄漏的雨水。
-
在翻斗式遥测用雨量计的外筒组装加热器，具有防冻结功能的温水式雨量计的感应部。在外筒上安装加热器，控制在+5℃。
-
雨量计具有以下结构：底座与外筒无需拆装电缆即可简易分离。
规格
检测方式 ：翻斗式
接水口径：Φ200mm
1次翻转雨量：0.2mm或0.5mm
测量精度：雨强2mm/分，测量精度控制在±2%以内
雨强在2mm/分--4mm/分时，测量精度控制在±4%以内
输出信号：无电压接通接点信号每0.2mm或0.5mm为1次脉冲
接点时间……0.1～0.2秒
簧片开关规格
接点容量（Max）……70W
输出数：2点
融雪构件：附加热器的温水式
加热器容量：约390W
加热器启动开始温度 ：温度在5℃（±2.5℃）以下时开始加热器动作
温度保险丝：熔断温度：91℃，额定电流10A
加热器用电源输入 ：AC220V 50/60Hz
主要材质 ：外筒：黄铜和紫铜 底座：铝铸件
滤水器：双重锻造式
电缆连接方式 ：端子式M4螺丝
外形尺寸：约Φ262×450（H）mm
使用环境温度：-30℃～+50℃
重量：约9kg（防冻液除外）
动作概要
1各部名称

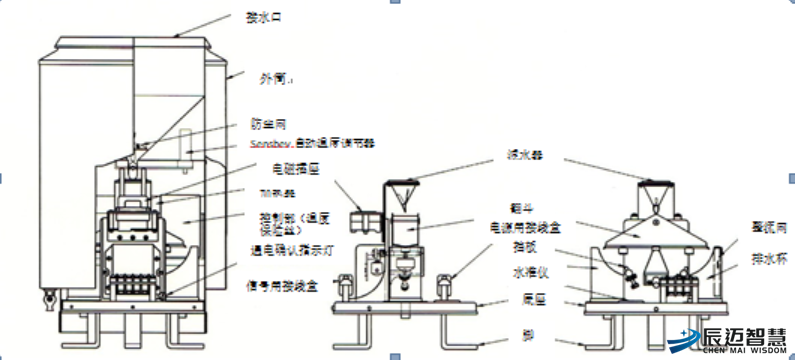

图4.1 各部名称
2方框图

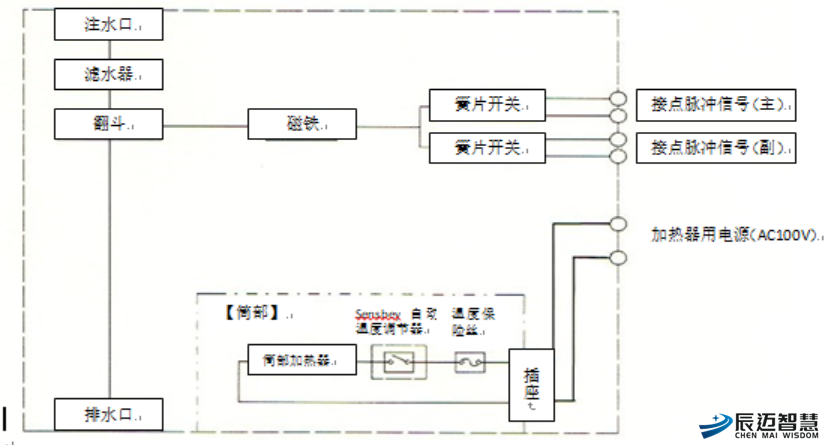

图4.2 方框图
3动作概要
从口径200mm的接水口接到的雨水，通过防尘金属网与滤水器来除去雨水中含有的杂质和沙粒，然后注入到翻斗中。2个相同容量和重量的翻斗保持平衡，在其中一个翻斗中注入雨水，雨水量达到0.2mm或0.5mm，则翻斗翻转，在另一侧翻斗中注入雨水。每当翻斗中积存的雨水达到0.2mm或0.5mm时，重复这一翻转动作。
翻斗的中心轴附有磁铁，每当翻斗翻转，这一磁铁通过簧片开关，则开关接通，输出接点脉冲信号。
雨水量每达到0.2mm或0.5mm，翻斗会自动翻转，所以可通过计数脉冲次数来测量总的雨量。
为了在降雪地区或寒冷地区使用雨量计，使用筒部加热器对双重结构的外筒中装有的调配液进行保温，溶解降雪的同时，可防止翻斗内冻结。保温回路内置有自动温度调节器及温度保险丝等，进行温度控制。
