量水堰计采用磁致伸缩传感器作为液位测量，具有分辨率高、稳定性好、性能可靠、响应速度快、线性测量、永不磨损、工作寿命长等特点。量水堰计测出堰上水头，再根据堰槽(三角堰、梯形堰、矩形堰等)经验公式计算出流量。
主要工作原理

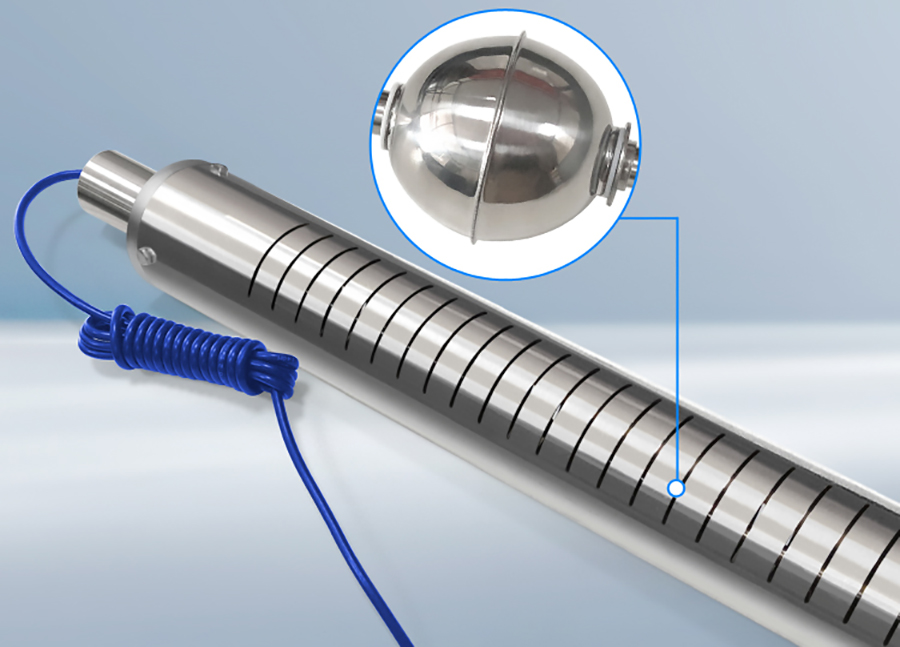

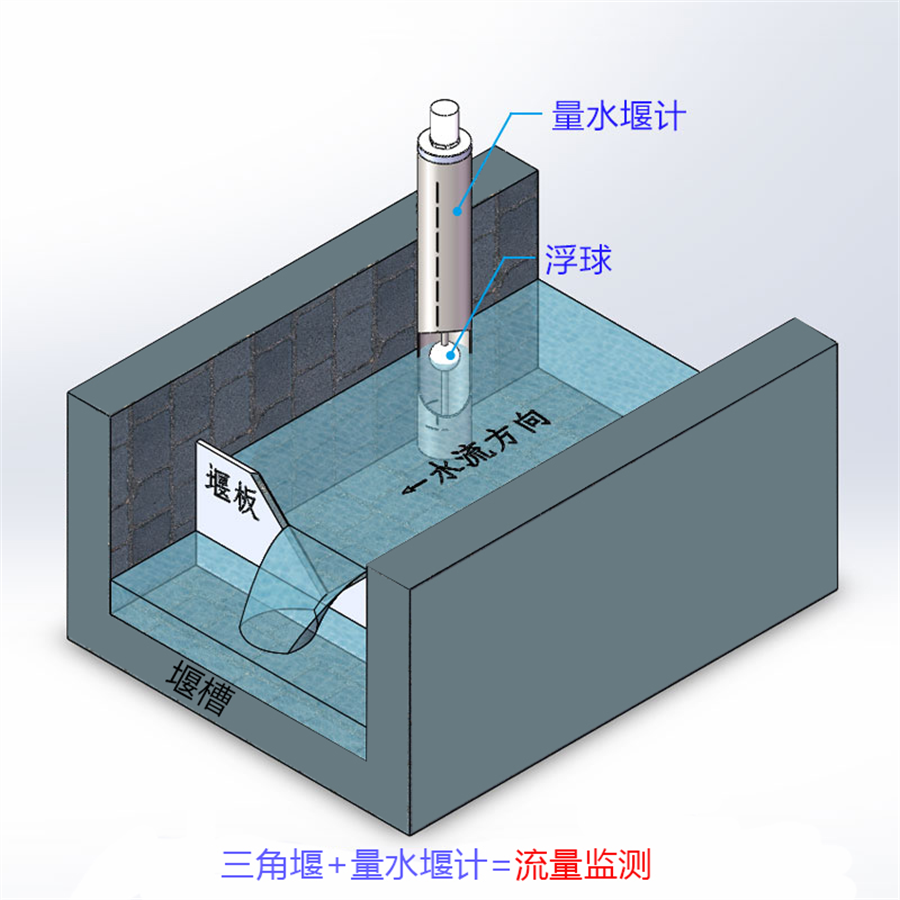

量水堰计由磁杆、浮球、测量电路和不锈钢护筒组成。当堰槽内水位发生变化时，会带动浮球产生液位差，上位机用当前液位减去校准的基值得到实际的堰上水位，再根据堰槽类型计算流量。
量水堰法系以特定形状、尺寸之堰板安装于渠道中，测定水头高度，进而计算出流量。
量水堰：量水堰由堰板和渠道所构成。

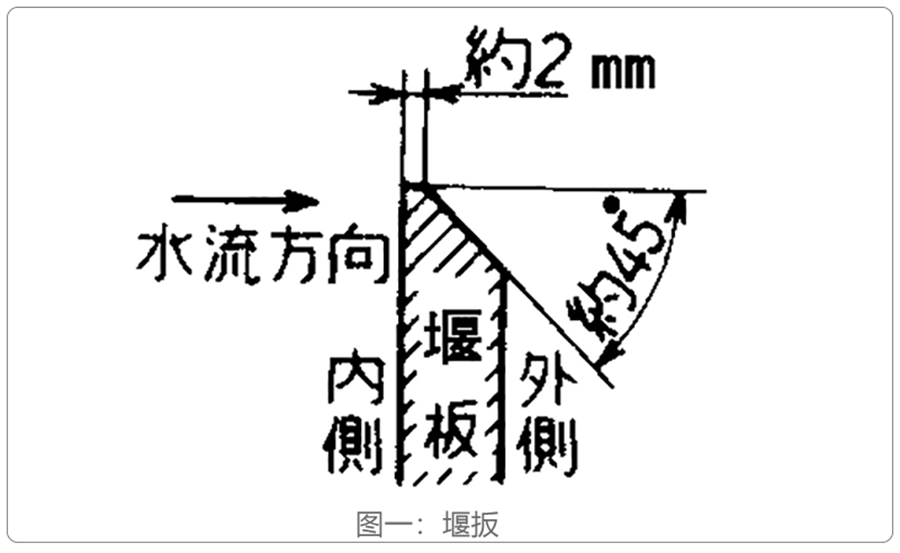

1.堰板：图一所示为堰板之断面图。堰板之内侧面与上端面成直角，上端面留2 mm 后以45 °切割成斜面。堰板之内侧面为 平面，且距离上端面100 mm 以内须非常光滑。堰板之材质以防锈、防腐蚀之黄铜或不锈钢等制成为宜，安装时堰板之侧面应与渠道垂直，并不使漏水。

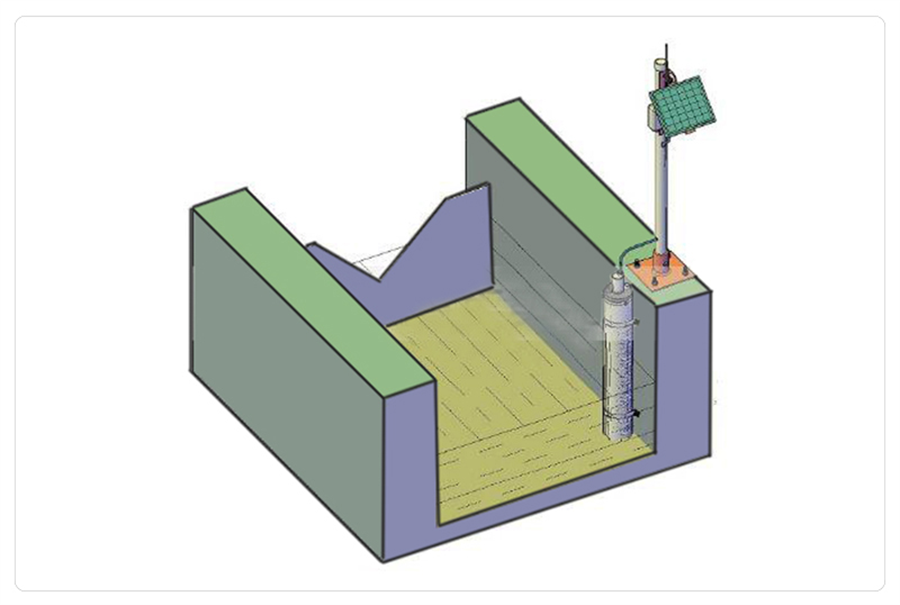

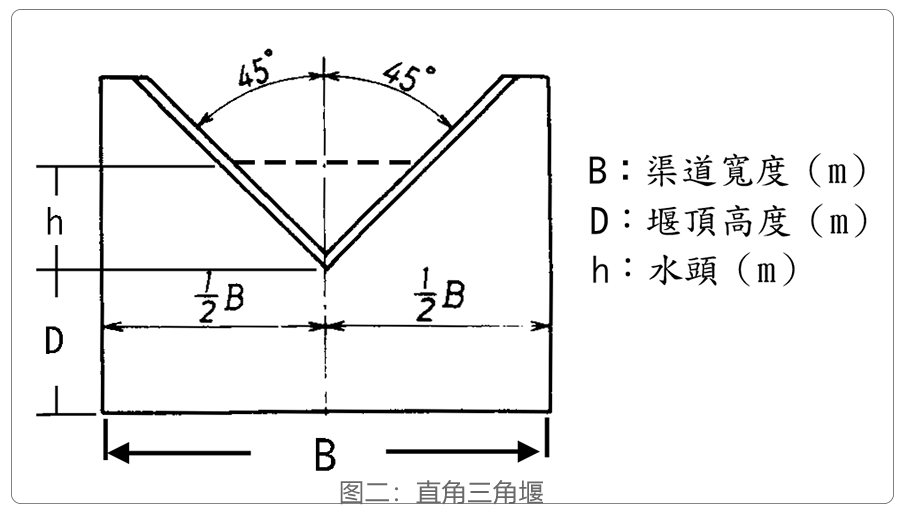

（1）直角三角堰：如图二所示，应对称安装于渠道之中央，且堰板之内侧面需与渠道垂直。

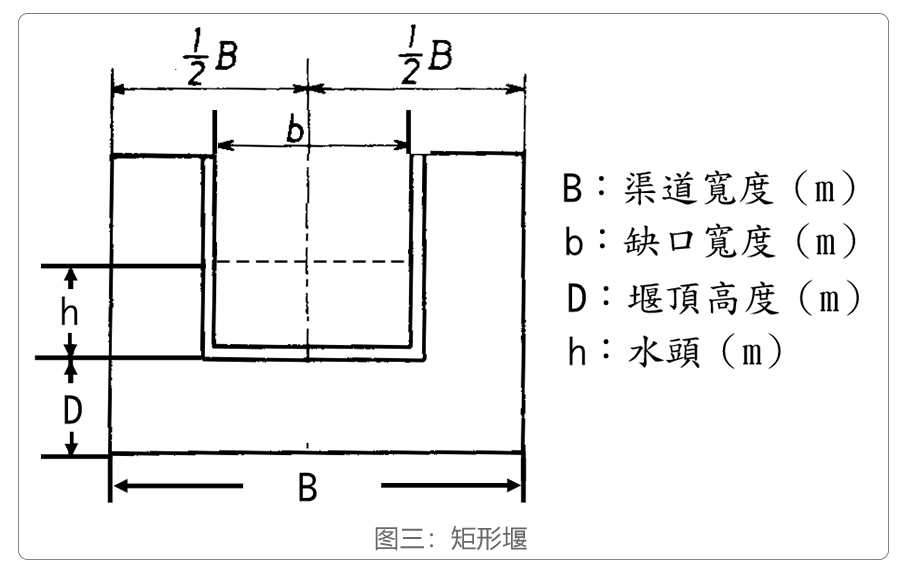

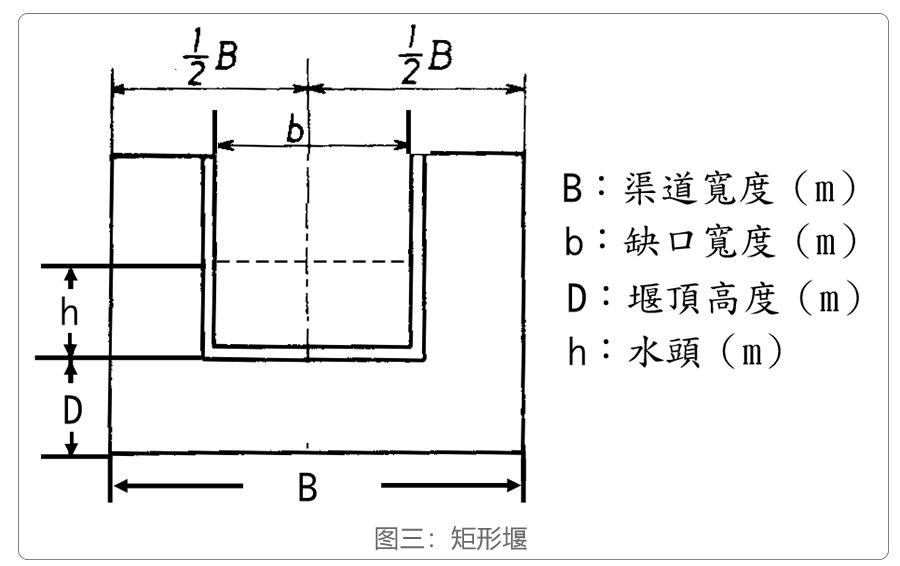

（2）矩形堰：如图三所示，应对称安装于渠道之中央，且堰板内侧面须与渠道垂直。

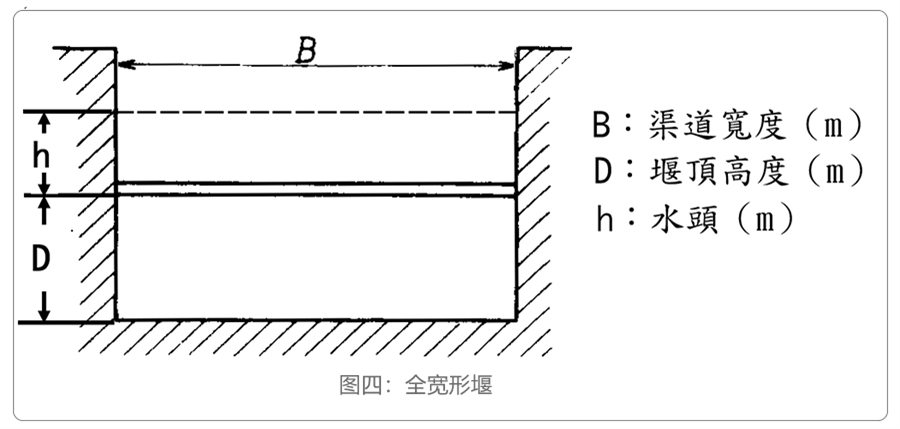

(3)全宽形堰：如图四所示，安装时堰板之上缘应与水面成水平，且堰板之内侧面须与渠道垂直。并于溢出堰板往下流之水（或称水舌）内侧安装适当孔径之通气管，使空气能自由流动于水舌下部及其四周。
2.渠道

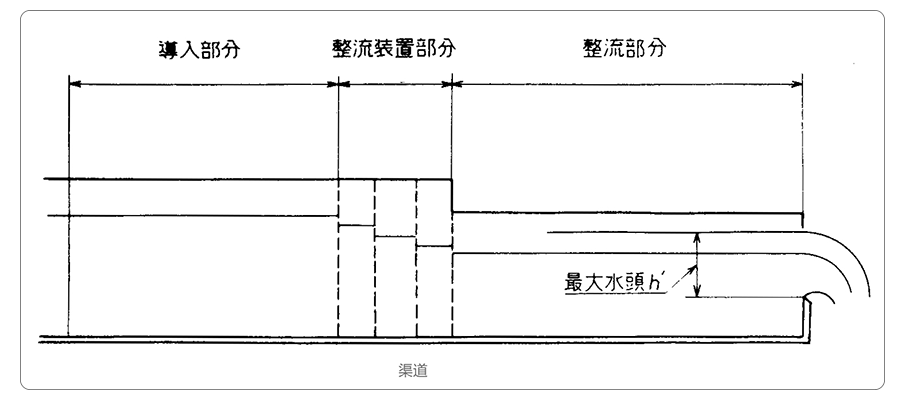

渠道可利用现有水道或采用适当材质（如木质）之沟渠，若采用木质沟渠，可以数组矩形加强框与底、侧之木板组合而成，如图五所示。渠道系由导入部分、整流装置部分及整流部分所构成，各部分应有之长度列于表一中。若无整流装置，则整流部分之长度须为渠道宽度之10 倍以上。为使流经堰顶之水流平稳，应在整流装置部分装设防止波动之多孔整流板，通常以在水中垂直设置4 个多孔整流板为宜。图六所示即为横断渠道面之多孔整流板，其上之孔径约为20mm ，各孔间之中心距离约为30mm ，安装时各整流板之孔应交错分布。 导入部分之储水容量，宜尽可能加大，此部分之宽及深应较整流部分之宽及深为大。如渠道上游水道之宽及深均较渠道为大 时，可免除导入部分。下游渠道需顺畅，水面波动不可影响水舌投射。
（二）水头测定装置

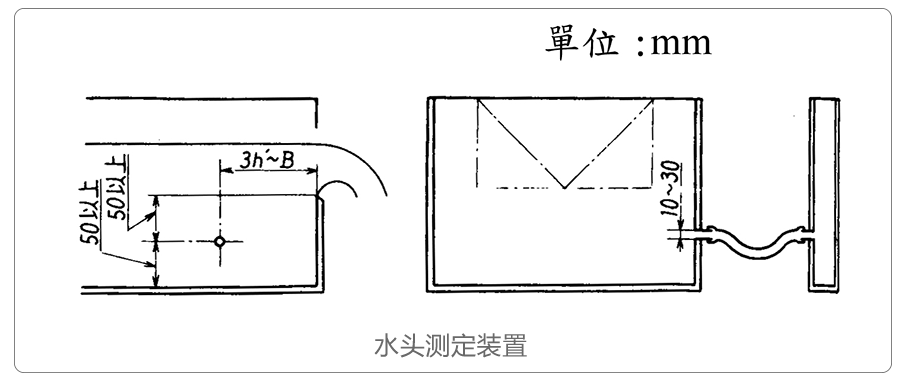

水头测定装置如图七所示，系于渠道整流部分之侧壁处设一小孔，借此小孔使得测定装置与渠道相通，由观测井（筒）之水位来测定水头。小孔之位置为堰板内面上游3h'（h'为最大水头）至B（渠道宽度）处，且低于堰顶50mm 以上，高于渠道底面50mm 以上处。小孔之内径为10 至30mm ，且与渠道壁垂直。（水头系指堰板上游观测井（筒）内水面至堰顶之垂直距离）
