一、方案背景

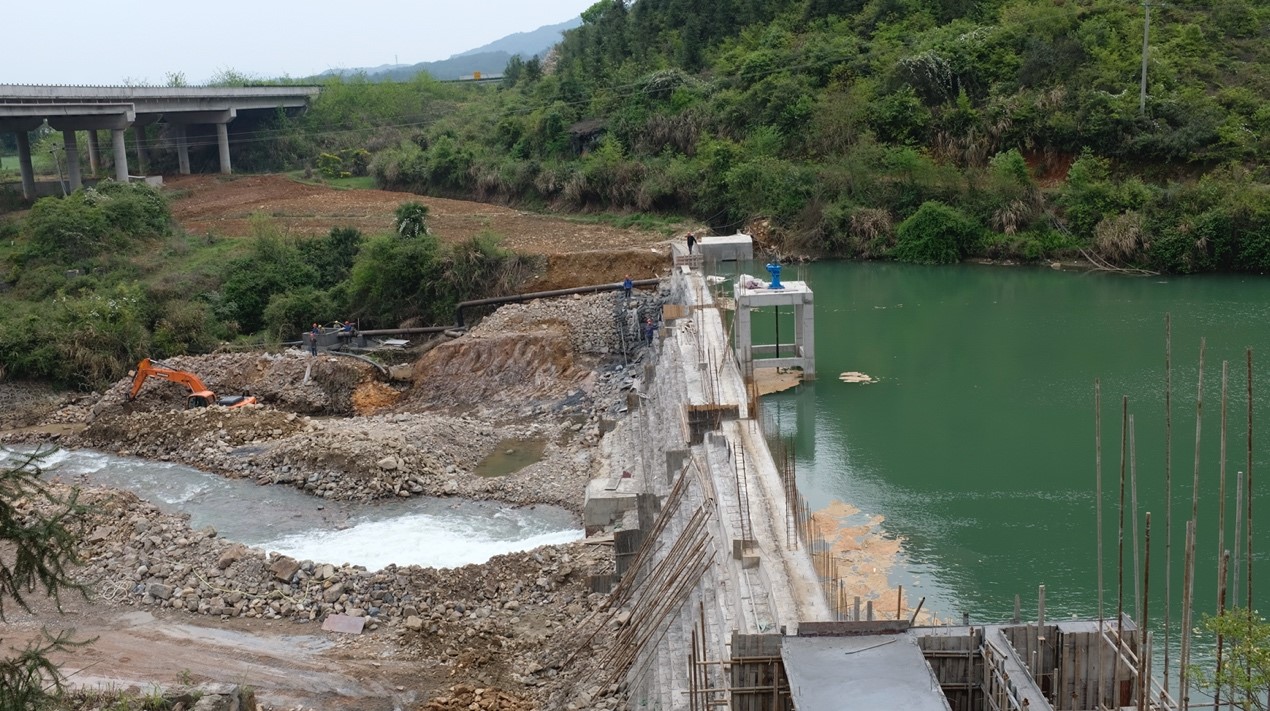

在我国，水资源的总量是相当丰富的，然而，这些水资源在时间和空间上的分布却极不均匀。为了有效地管理和调控这些宝贵的水资源，水库和水电站成为了至关重要的基础设施。这些设施在多个方面发挥着至关重要的作用，包括防洪、发电以及灌溉等。它们在保障国家的能源供应、农业生产和防灾减灾方面起到了不可或缺的作用。然而，水库和水电站的建设和运行并非完全没有负面影响。事实上，它们对生态环境产生了一定程度的冲击，尤其是对下游地区的生态流量造成了限制和影响。生态流量是指在河流中保持一定水量和流速，以维持河流生态系统健康和生物多样性所必需的水量。如果生态流量得不到保障，下游的生态系统可能会遭受严重的破坏，影响水生生物的生存和繁衍，进而影响整个生态链的稳定。为了确保水资源的可持续利用，同时保护和维持生态系统的健康，加强对水库和水电站生态流量的监测和管理显得尤为重要。这不仅涉及到对现有水资源的合理分配和利用，还涉及到对未来水资源开发和保护的长远规划。通过科学的监测和合理的调控，可以在确保人类社会经济发展的同时，最大限度地减少对生态环境的负面影响，实现人与自然的和谐共处。
二、系统组成

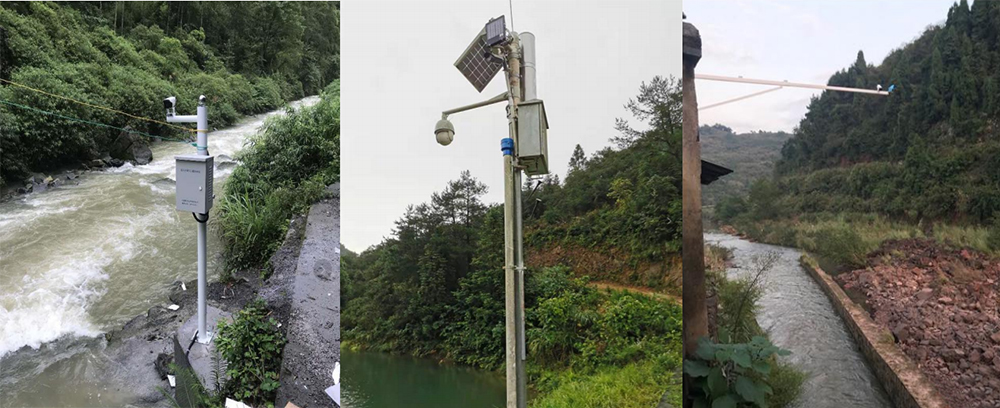

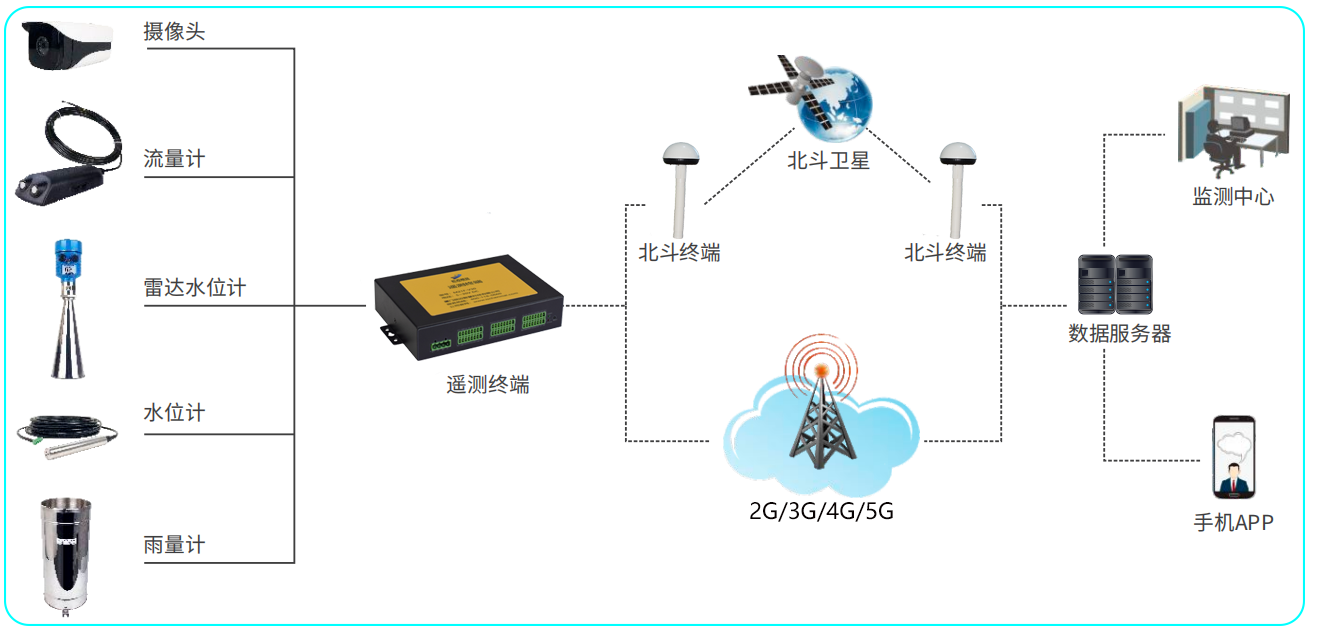

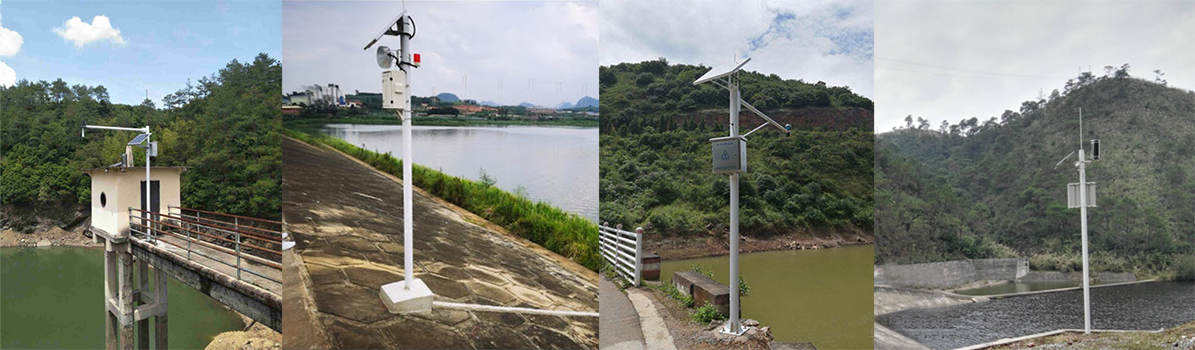

水库水电站生态流量监测站主要由闸位计、雷达水位计（根据情况可选超声波水位计）、遥测终端机、太阳能供电系统、安装支架（可拆卸）等设备组件构成。该监测站可有效进行数据采集，可以将采集到的数据无线传输至管理中心，管理中心控制人员可以根据采集到的生态流量数据进行其他业务性预判操作。水库水电站生态流量监测站系统通常由以下几部分组成：

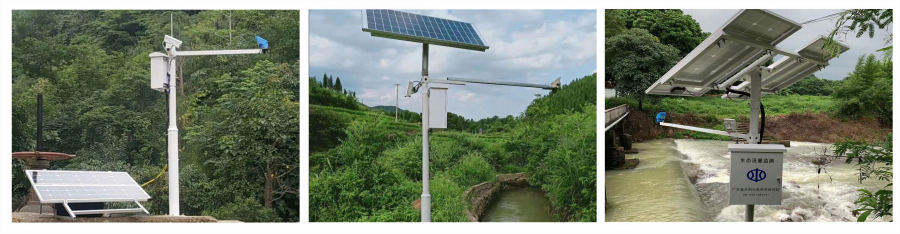

传感器和供电系统：包括流速计、水位计、闸位计等多种传感器和仪器，用于实时监测下泄水流量的变化；供电系统常见的有锂电池供电系统、市电供电系统、太阳能供电系统，水电站一般常用太阳能供电。
数据采集器：用于采集传感器和仪器输出的监测数据，可以将数据传输至监测站中心或云端服务器等数据处理平台。
通信设备：用于实现监测站与运营管理中心、数据处理平台之间的通讯和数据传输，包括有线和无线通信设备。
数据处理平台：负责对收集的监测数据进行存储、处理和分析，并生成报告和统计数据，常常采用云计算或服务器集群方案。
监测站中心：包括监测控制终端、发电调度室、物理场站和操作终端等各类设备，用于实时监测下泄流量和其他数据指标变化，并进行数据分析和处理。

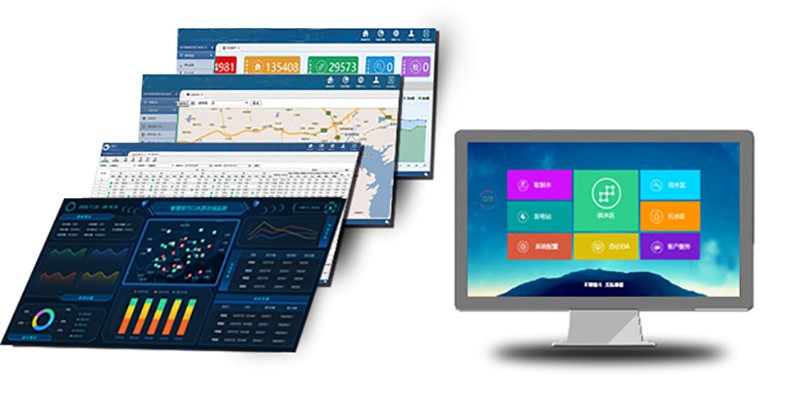

监测软件：用于监测站数据采集、处理、分析和报告生成等功能，可以实现监测数据可视化、报警提醒等功能。
综上所述，水电站生态流量监测站系统是一个多组成部分的综合系统，需要结合实际监测需求和要求进行配置和优化，以实现对水电站生态流量的准确监测和评估。
三、系统功能：
█监测站点分布
系统配有GIS地图，可显示当前所有监测站点的分布地理位置，方便管理者确定监测站位置，如发生报警超标事件，可第一时间定位站点位置。
█实时在线监控
实现对监测区域各子测站的水位、流量、水质、气象、视频等基础数据的实时监测、通讯上送、预报调度、越界告警;
█监测预警
通过系统平台，用户可设置所监测参数的安全值域，一旦前端传感器监测到某处水情信息、雨情信息、气象信息、视频监控、水质信息、数据统计参数超过安全值域，系统将发送报警信息通知用户，以便快速处理，将影响减至最低。

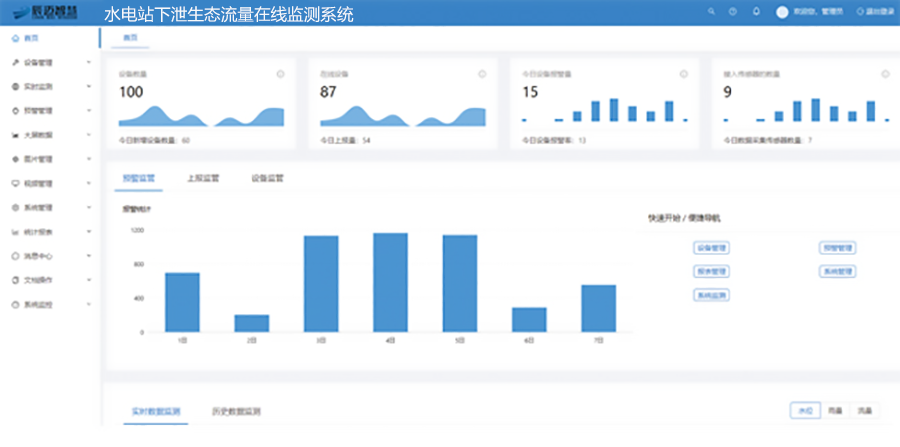

█数据分析查询
水电站下泄生态流量在线监测系统，7*24小时实时监控，自动采集，无需人工看顾。系统自动生成数据图表，用户可直观了解水电站下泄生态流量监测变化情况。采集数据可保存，随时查看历史数据，并可用于分析，打印存档。
█视频监控
系统可对监控区域进行24小时全天候远程实时实时监控，对监测站附近的环境变化以及对摄像头的远程操作和对历史记录画面的调取查看。
四、主要相关设备

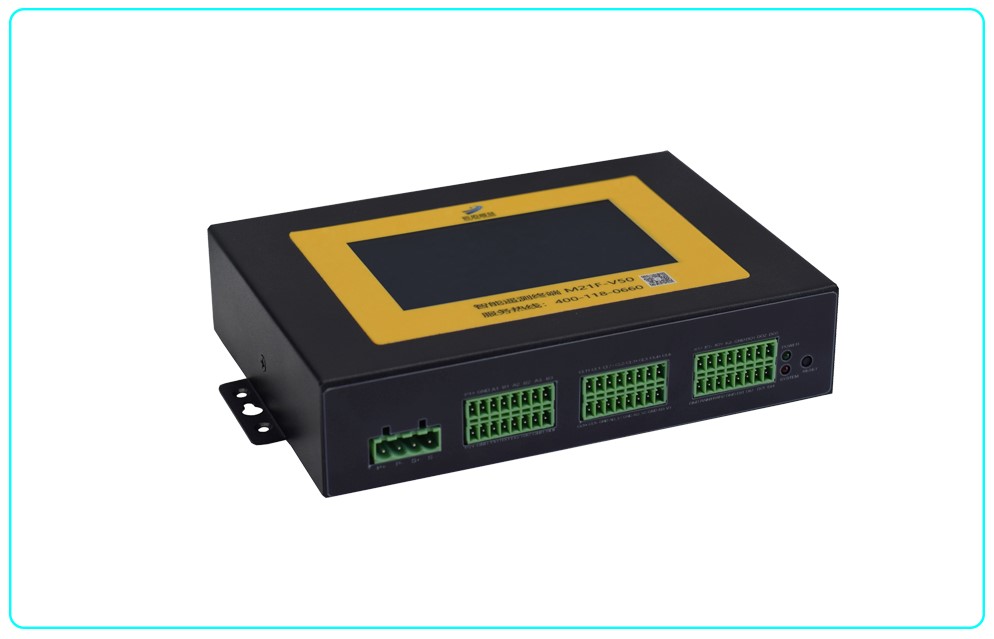

█遥测终端机集传统水文遥测终端机功能、2G/3G/4G全网通/NB-IoT短报文无线长距离传输功能、LoRa无线短距离传输功能于一体，实现水文/水资源/地灾监测/气象等数据的采集、存储、传输、显示、控制、报警及传输等综合功能，同时支持GNSS定位功能。该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、RS232、RS485、SDI、有线网口、4~20mA及0~5V模拟量输入、开关量输入、继电器输出和开关量输出接口，可满足各种不同应用的需求。该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

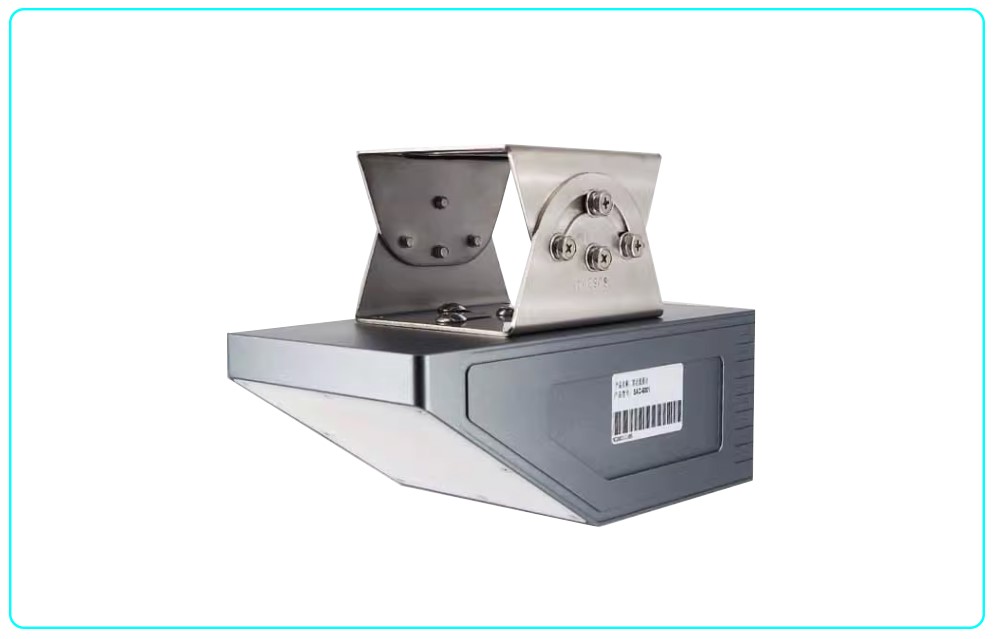

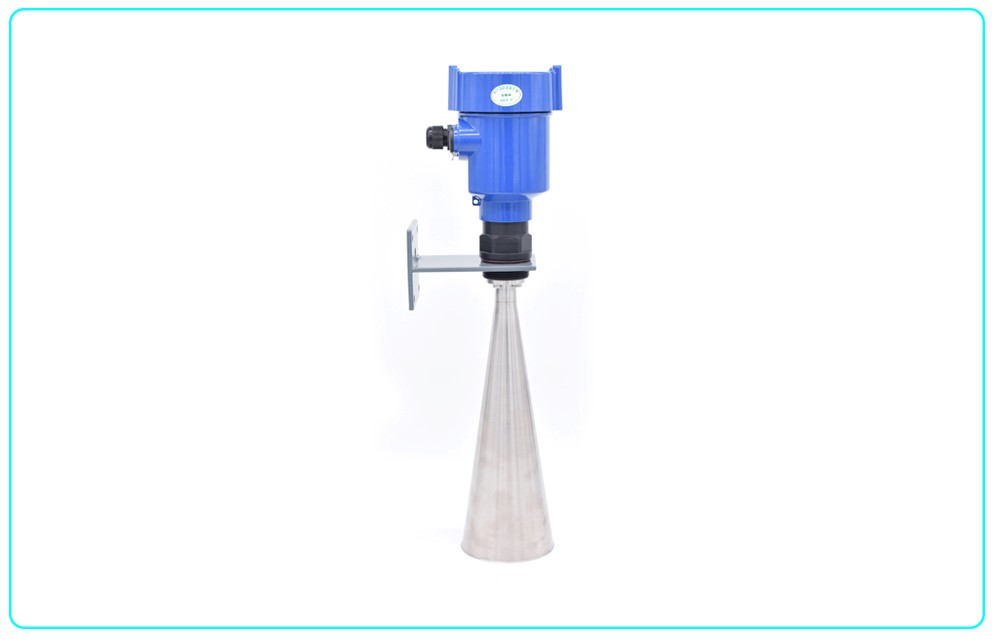

█雷达水位计基于精确时间测量的电磁波测距技术 。传感器发射电磁波照射水面并接收其回波，由此获得水面至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。雷达水位计，是工业测距雷达在水位测量领域的创新应用，实现了水位计向高精度（毫米级），大量程(70米)，高可靠，安装简便，免维护的技术跨越。雷达水位计通过标准信号接口，与计算机、PLC等连接，也可以与相应的显示、记录、控制装置（如RTU）连接，构成水位监测系统。
█雷达流量计主要应用于灌区的明渠的量水，用作远程测量或检测的数据终端，通常选用在标准的断面进行测量。本流量计采用高精度的雷达测量水位以及流速，采用自有灌渠模型进行量水的计算，并考虑明渠周围环境影响进行修正。应用范围：渠道或河流的流量计量，适合各种水质:城市污水、工业废水、灌溉用水、饮用水、海水。

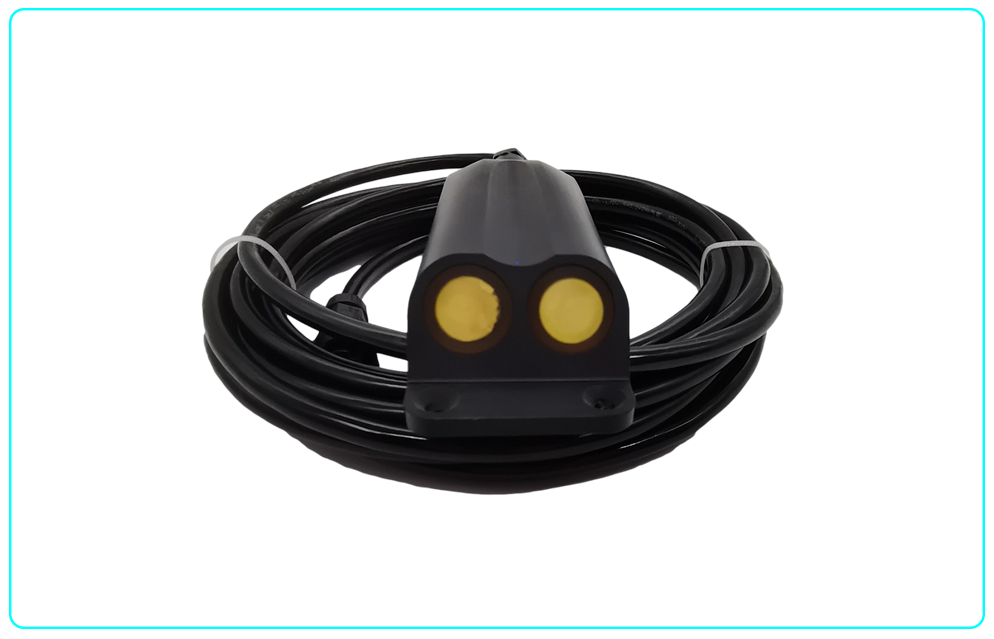

█多普勒流量计是应用于河流、明渠、管道及市政管网等工况的流速流量检测仪器。其采用超声波探测技术，测量精度高、稳定性高、受环境因素影响小，无转动部件、维护频次低、工作可靠性高，是在线测量和便携测量的首选产品。
五、系统价值
水库水电站下泄生态流量监测的重要性在于确保水生生物的生存环境得到充分保障，从而维护河流生态系统的平衡。这一过程不仅有助于保障水资源的可持续利用，还能满足下游地区对生态用水的需求。通过精确监测和控制下泄的生态流量，可以有效防止河流生态系统的退化，确保生物多样性得以维持。同时，此举也有助于减少水电站运行对河流生态的负面影响，促进人与自然的和谐共处。总之，水库水电站下泄生态流量监测是实现水资源综合管理、保护生态环境和推动可持续发展的重要手段。
