一、方案背景
电力铁塔是承载电力供应的重要设施，它的安全性需要得到可靠的保障。但是，铁塔一般安装在室外，分布广泛，且有很多安装在偏远地区，容易受到自然、人力的影响和破环。因此需要使用辅助的方法实时监控通信塔的状态，对于可能出现的问题实现提前预警，起到保护铁塔的作用。
近年来，因自然灾害和人为破坏等因素导致输电线路杆塔斜倒塌引起的电力事故呈上升趋势。针对铁塔监控的特点推出gnss监测，用来监测铁塔倾斜状态，保障电能的稳定安全。由前端传感器将杆塔实际情况等数据收集后通过无线网络实时的传送到中心监控分析。监控中心可以对地基滑动、沉降变形以及天气原因导致铁塔倾斜、折断甚至整体倒塌的情况进行在线监测和预警，如出现异常会及时通知负责人现场处理。
二、系统组成

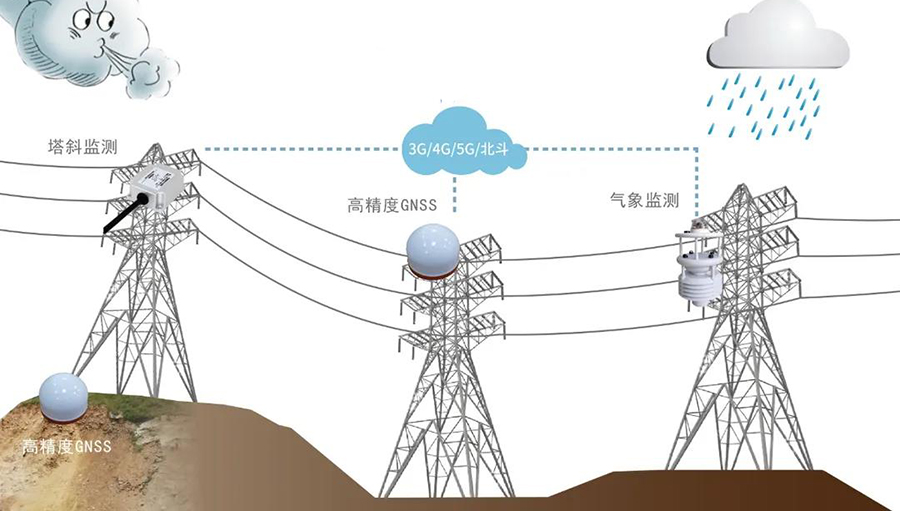

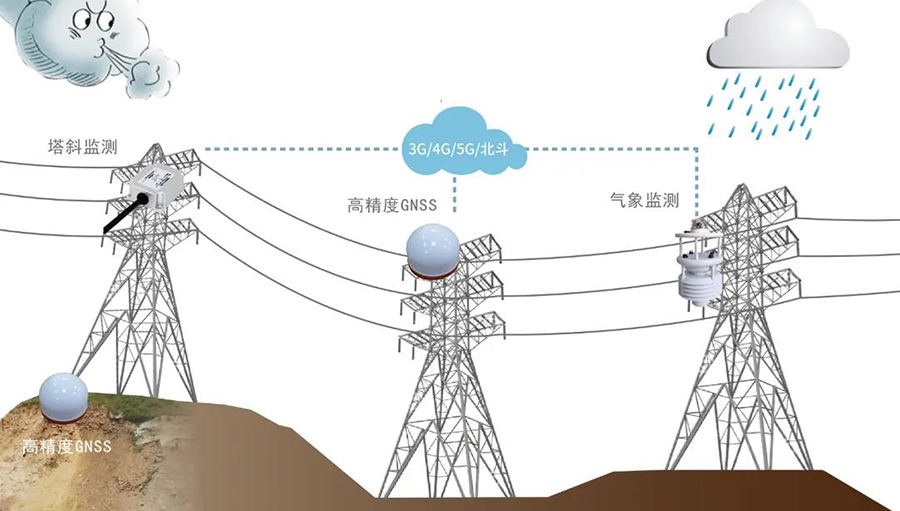

电力铁塔形变监测系统通过前端数据采集设备倾角传感器和摄像机、北斗模块相互配合，实现 24 小时全天候无人值守监测，实时监测电力塔形变点的空间位移、监测线路沉降、倾斜状态，并通过传输模块传至监控站，电力人可通过系统后台随时查看杆塔倾斜形变区的变形状况、几何线形以及位置情况。当出现警情时会发出预警信息，提醒相关指挥人员做好抢险救灾工作准备。

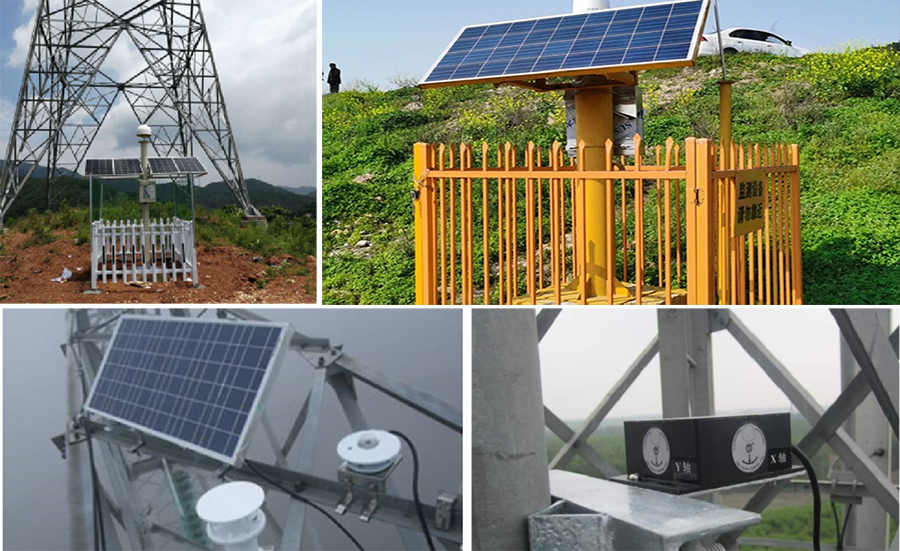

监测传感器采集终端：主要有北斗gnss接收机和接收机天线。

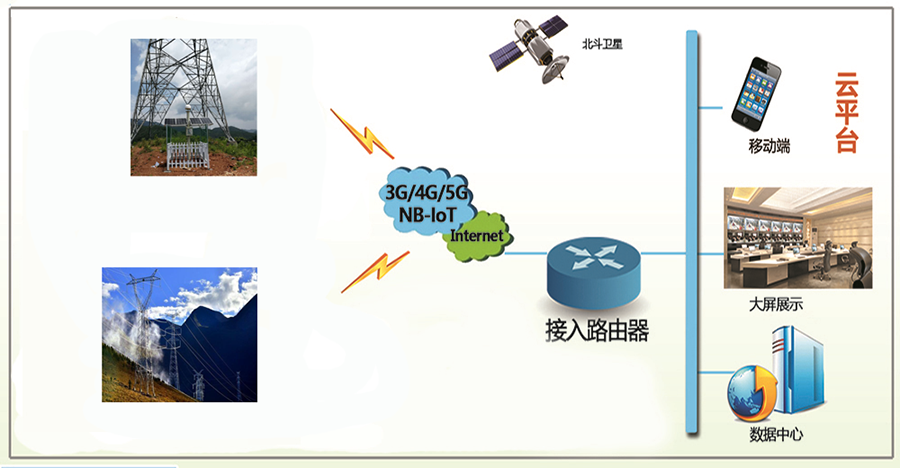

数据传输终端：北斗天线到北斗接收机之间由同轴电缆通讯；监测点北斗接收机及其它传感器与数据中心通讯采用加密的3G/4G通讯方式；基站数据与数据中心的通讯采用专线，以保障信息安全。
数据处理中心：部署基于混合云的北斗高精度形变监测专有服务系统。

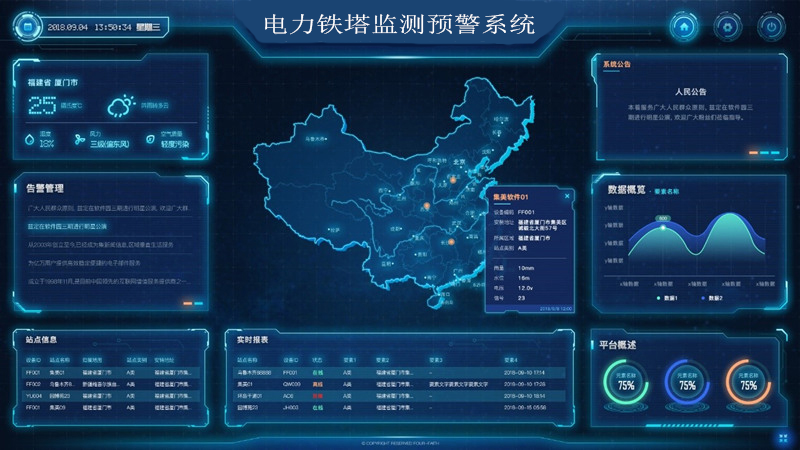

安全预警平台：监测云平台，通过大屏、PC端、移动端对图形化后的数据进行展示与处理，同时将数据存入数据库中，对数据进行永久化存储。
三、系统功能
●监测点管理：实现对铁塔点信息与监测网络信息的展示、查询与统计。
●监测信息实时采集：通过对铁塔表面沉降、深层沉降外部位移、应力应变等实时在线监测，实时掌握边坡的结构变化。
●监测仪器状态实时监控：系统通过GIS的空间定位功能，能够准确定位到各种监测设备的具体位置，并且能够直观的展示每种设备的工作状态，是否正常运作。

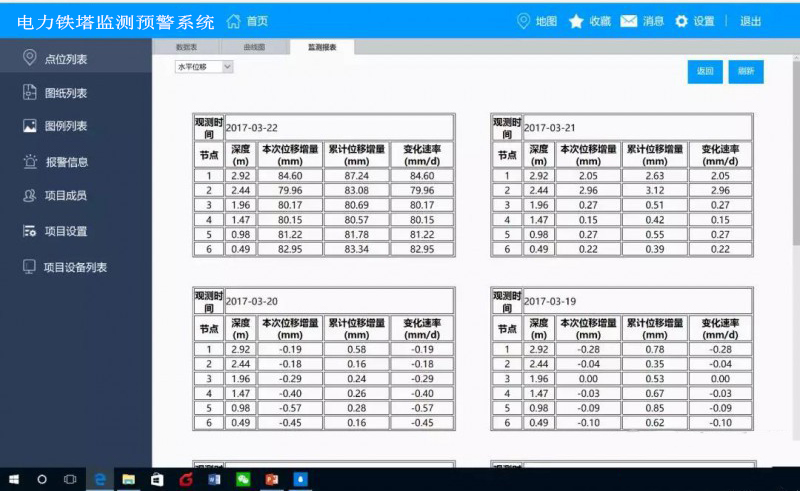

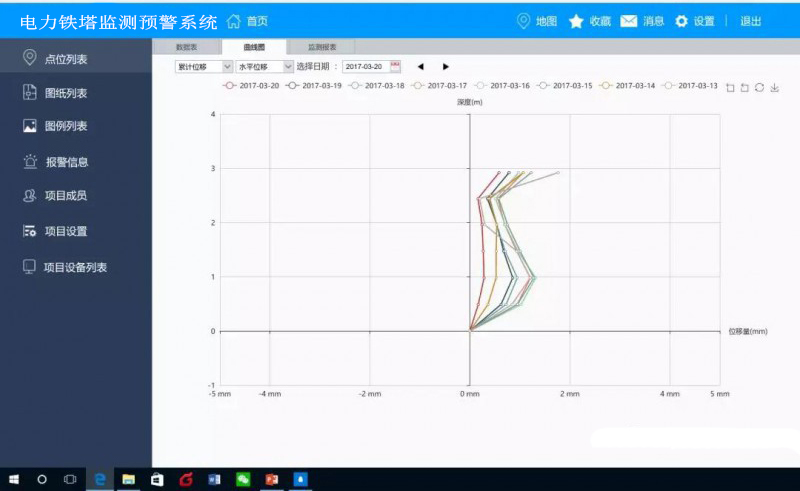

●监测信息管理与分析：能按时间、按类型检索监测站点监测值，并生成对应的曲线图、折线图，可与历史同期数据进行比较。
●监测点自动预警：可以自定义不同监测点的监测预警阀值，在监测设备监测值达到预警阀值后会自动向指定人员发送预警信息。 及时采取人员介入、封锁铁塔等措施，将安全隐患消除在萌芽状态。
四、系统特点
★一体化服务：一体化软、硬件解决方案，提供从监测、传输、数据服务到业务应用的一条龙式贴心服务。系统软件可以选用辰迈智慧提供的智能监测预警云平台模式。
★一体化监测站：一体化结构监测站，可靠性高，体积小，无需集成，安装方便，成本优廉。防尘、防水、防雷，可适应野外阴雨潮湿等恶劣工作环境。
★多组网方式：系统支持2G/3G/4G/5G移动通讯、短信报警、北斗卫星等多种通讯传输方式。
★云平台：设备便捷接入平台，即时查看设备监测数据和运行状态，轻松实现设备远程监控管理；实现数据从采集、传输、处理、整编、存储、分析、展现，到数据推送的一系列规范化数据服务；快速部署上线，弹性可扩展，实现通用化和定制化业务应用。
五、系统价值
方案解决了铁塔人工巡检工作量大，实效性、连续性、准确性差和检测数据分析滞后等问题。通过利用物联网感、传、知、用技术，对铁塔进行监测，避免铁塔出现倾斜、变形、倒塌等危及铁塔或周边环境及人员财产安全的事件发生，以便供电力部门迅速制定解决方案，能够避免或者减轻杆塔破坏所带来的损失。实现铁塔的实时动态监测，强化铁塔安全监管工作，使铁塔处于实时可控的安全状态，为铁塔的后期维护提供大数据支撑，辅助管理者进行科学决策。
