基坑在线监测系统解决方案

一、方案背景
时代的发展,城市化的进程,带来了建筑行业的迅速发展,而基坑工程作为建筑工程的基础性工程,对于整个建筑的施工质量都有着非常重要的作用。通过监测,可以分析支护系统的变化规律,验证支护结构设计,预测判断支护系统的安全稳定性,及时发现预兆,提出是否修改原设计或是采取加固措施,指导施工,避免发生重大事故。实现监测过程的信息化,建立顺畅、快捷的信息反馈渠道,及时、准确地测定各监测项目的变化量及变化速率,及时反馈获取的与施工过程有关的监测信息,供设计、施工及有关工程技术人员决策使用,才能最终实现信息化施工。在工程施工过程中需要对工程实施必要的基坑监测,以便于对工程的安全性做出提前预判,以防止事故发生。

二、系统组成
基坑监测系统主要是由一套自动化综合测试系统构成,包含五个子系统:主控系统、数据传输系统、传感器数据采集系统,网络平台软件分析系统以及配电系统所组成,并通过网络联系进行工作,具体见下图。可以把基坑在线监测分为四层:感知层、网络层、平台层、应用层。

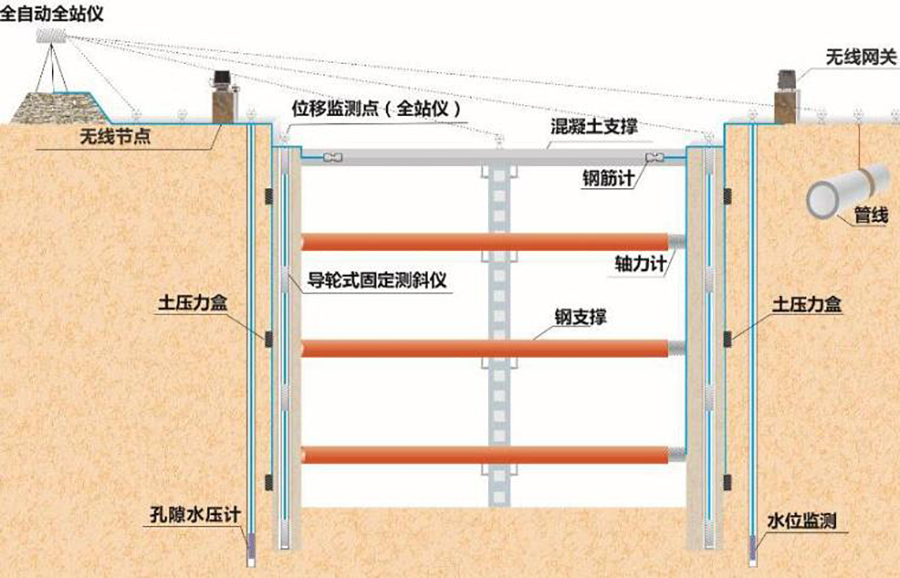

感知层:实时感应基坑环境的状态,如地下水位、土压力计、应变计等前端感知设备;
网络层:支持数据通信,可上、下双向通讯,支持无线蜂窝网络、短信、北斗、PSTN、超短波、ZigBee等通信方式。感应设备M21F2可通过监测预警平台的通讯方式,上行发送至监测控制中心平台。
平台层:整合各层设备和系统功能,通过信号的连接,下发平台对前端感应器的命令,上传监测数据的采集、处理、存储和分析,实时联动前端各大监控设备。
应用层:开启信息发布途径,实时展示信息数据和预警信息。

 三、系统特点
●灵活可靠的数据通信:
系统可提供RS485总线通信方式、光纤/无线传输方式、无线数传平台通信方式、无线通信方式和Zigbee等通信方式。并可在一个系统中进行多种通信方式的组合。

●测量形式:
系统可任意定点测量、手动巡检测量和自动巡检测量,自动巡检测量的时间间隔可任意设定。

●采集单元:
采集单元接受主机下达的命令,采集基坑内各监测传感器的信号和数据并进行传输。可自动识别各通道所接传感器的型号,编号等。采集单元可完全脱机工作,能实现长期无人值守的自动监测。采集单元采用蓄电瓶供电,并配有自动充电控制电路,保证系统的正常供电。当系统长期不工作的时候可以由主控单元远程关断电源开关。

●系统扩展性:
系统具有很强的扩展性,可任意配接多个数据采集单元。可以组成通道的自动化数据采集系统。坚固的全密封机箱防水、防潮、抗打击。防雷系统的设计适应环境恶劣的野外全天候测量场所。

●强大而灵活的中央主控系统:
主控单元可选电脑,满足用户在室内采集和室外采集的需要。电脑与系统软件组成了整个系统的指挥中心,完成参数设定、系统管理、发送指令和数据接收与处理。

四、系统功能

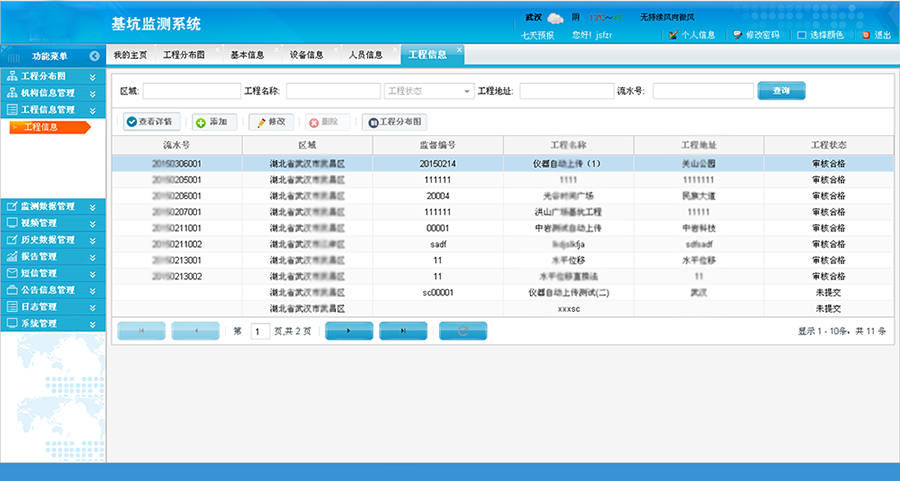

●监测点管理:实现对基坑信息与监测网络信息的展示、查询与统计。

●监测信息实时采集:系统可快速采集、存储基坑监测站点的地下水位、土压力计、应变计、土壤含水量数据及设备工作电压和环境温度数据。

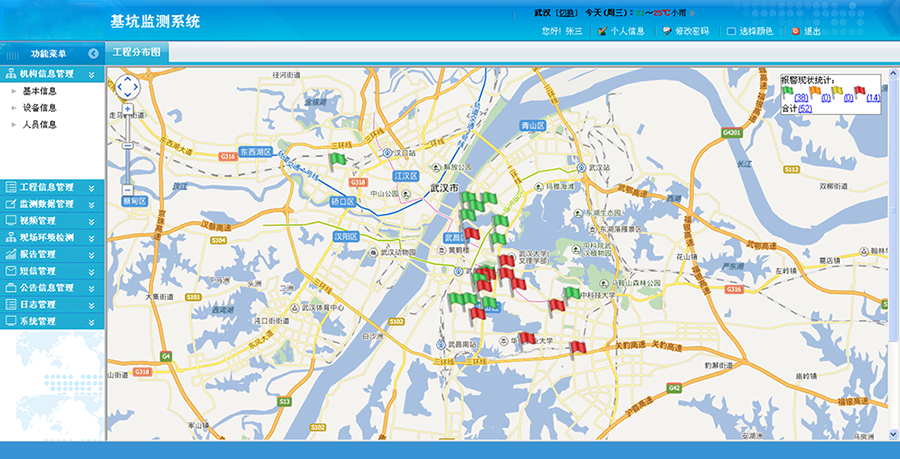

●监测仪器状态实时监控:多工程地图显示,单工程平面图测点显示。,能够准确定位到各种监测设备的具体位置,并且能够直观的展示每种设备的工作状态,是否正常运作。

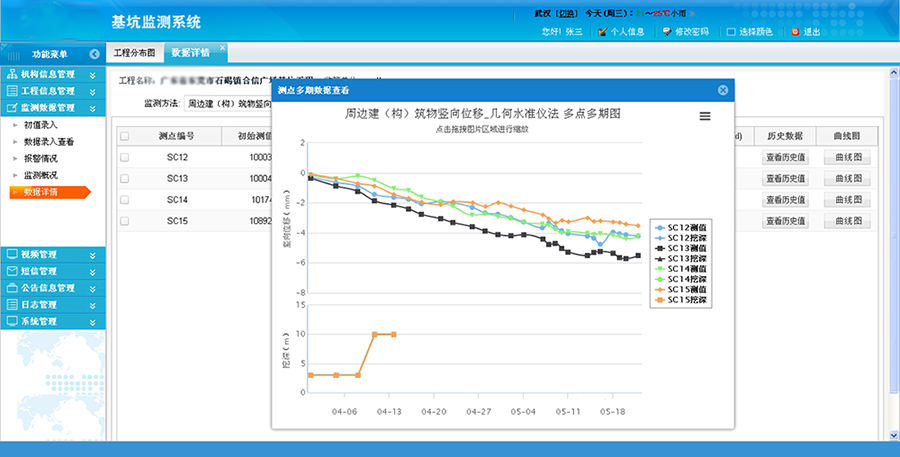

●监测信息管理与分析:各个监测点的监测数据可实时显示,并可以图表等形式直观显示各项监测、监控信息数据的历史变化过程及当前状态。

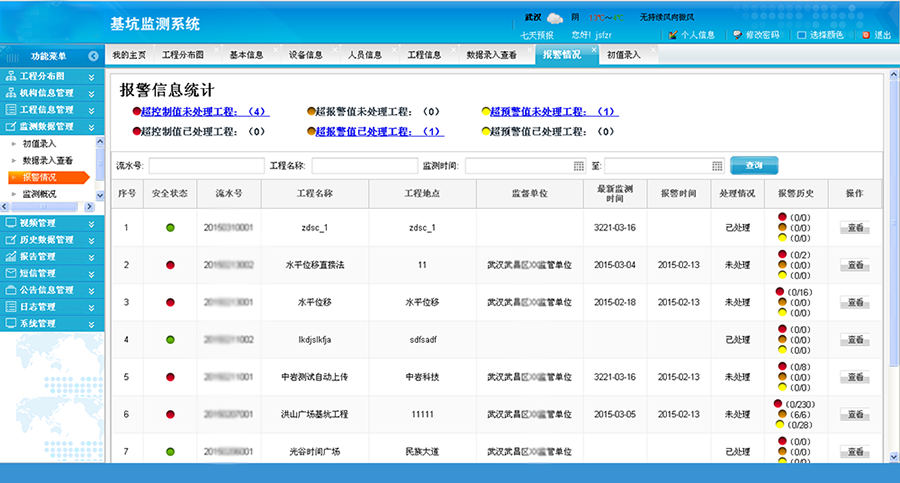

●监测点自动预警:可以自定义不同监测点的监测预警阀值,在监测设备监测值达到预警阀值后会自动向指定人员发送预警信息。报警解除功能,通过专业人员现场排查,上传现场资料,及时解除或处理现场报警情况。

●历史数据存储:监测数据存储,为以后同类工程设计、施工提供类比依据。

●专家库系统:建立经济方案专家系统库,遇到紧急事件,及时提取处理方案,采取人员介入、封锁现场等措施,将风险消除在萌芽状态。

●现场视频查看:可在线远程操作现场摄像头,并可截图,掌握实时现场情况。

●历史数据存储:监测数据存储,为以后同类工程设计、施工提供类比依据。

●专家库系统:建立经济方案专家系统库,遇到紧急事件,及时提取处理方案,采取人员介入、封锁现场等措施,将风险消除在萌芽状态。

●现场视频查看:可在线远程操作现场摄像头,并可截图,掌握实时现场情况。

五、方案价值
●实时监测,基坑管理全时覆盖:24小时不间断监测,保障数据连续性、及时性,及早排查基坑安全隐患。
●动态分析,基坑危情提前预警:监测点历史分析,动态展示数据变化轨迹,异常告警提醒,预防事故发生。
●远程监管,基坑状态一目了然:远程数据无线传输,手机端在线可查,减少人力检查成本,实时了解现场情况。
