NB-IoT智能配电柜测温监测系统解决方案

一、方案背景

       在电力系统中,温度是表征设备运行正常的一个重要参数。随着科技的进步,社会用电负荷不断增长,为了避免因设备发热而导致的起火或者温度的自动监测已经成为各行业进行安全生产和减少损失所采取的重要措施之一。传统的温度测量方式周期长,施工复杂,效率低,不便于管理,发生故障时,要耗费大量的人力物力排查和重新铺设线缆。而在特定场合下监测点分散、环境封闭或存在高电压,很多测量方式根本无法实现测量工作。

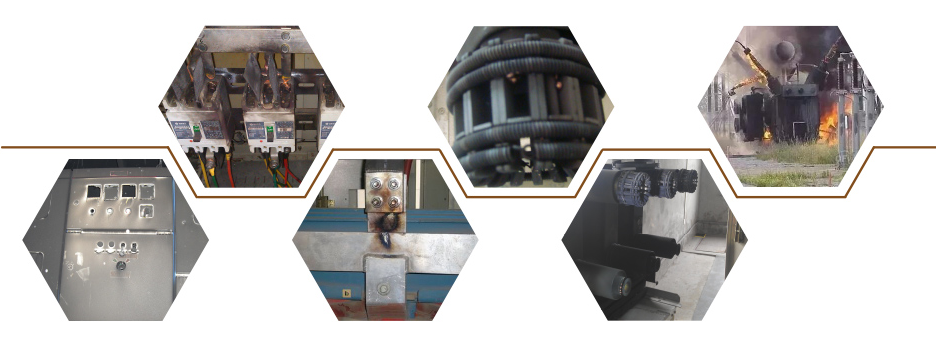

       电力系统的高压开关柜、环网柜、高压线缆接头、刀闸开关等重要设备,在长期运行中可能出现设备老化,表面氧化、腐蚀,紧固螺栓松动等问题。加上很多电力设备长期高负荷运行,容易引发温度异常。如不及时发现处理,可能引起熔融、燃烧甚至爆炸等安全事故。另一方面,电力设备的电气特性要求监测系统以无源无线的方式采集温度,同时要求监测系统可对设备关键结点(如母排、动静触头、堵头等)温度进行实时记录并在大数据分析基础上进行安全预警。



二、系统组成

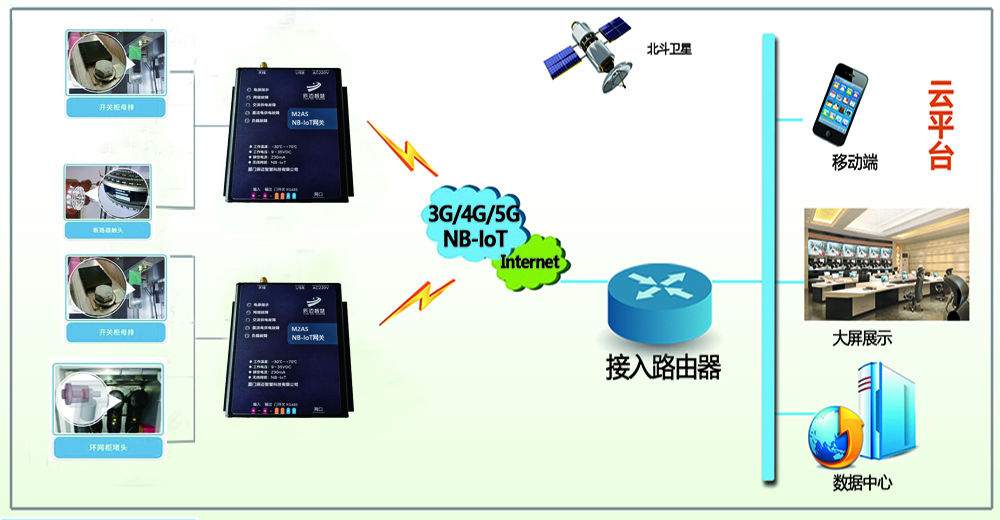

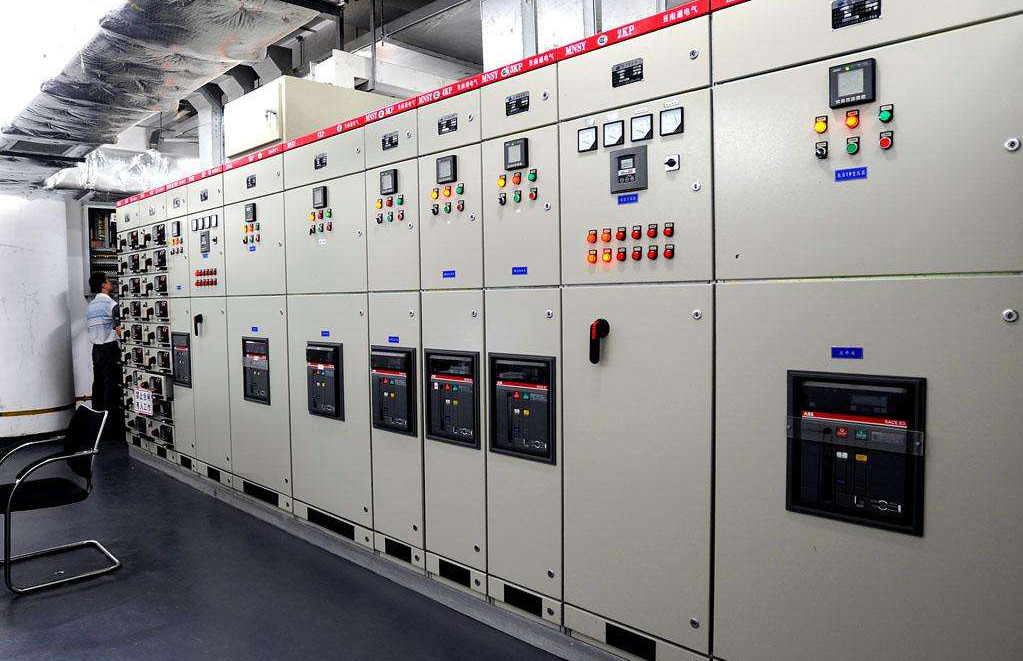

       系统主要由配电柜前端的数据采集设备(无线测温传感器)、显示设备和后台的数据中心服务器组成。其中配电柜前端设备包括温度采集设备、温度监测仪、视频监控录像、主要由无线温度传感器、无线温度监测仪、监控中心上位机、通信链路构成,其中无线温度传感器主要安装在开关柜面板上.用来收集各子无线温度传感器的数据.并进行处理和储存,所有的无线传感温度监测仪都利用RS485总线和监控中心上位机进行通信,从而组成分布式监测系统。
       无线温度传感器主要用来测量带电物体表面温度.如对高压开关柜中的母排接头和裸露触电的运行温度进行监测.无线温度传感器主要包括测量电路、温度传感器、无线调制接口、逻辑控制电路、供电电路。通过无线网络将温度信号传送到无线温度监测仪。无线温度传感器由于体积比较小.适合用来测量开关柜中的温度热接点,可以对开关柜中引出电缆接头,触头、母线连接点的运行温度进行测量。
       无线温度收发器主要用来对温度传感器的数据收集、储存、处理、报警信号输出等,其中监控中心PC机和RS485进行通信。LCD人机交互主要用来对当前无线传感器无线温度监测信息和温度数据信息进行显示.现场用户可以通过执行输入操作、输出操作进行控制。例如对无线传感器进行查询和设置,而无线温度监测仪则可以用来进行运行日志的查询和配置。



三、系统功能

■温度实时显示功能:
每台无线测温仪对应一台高压开关柜,每个开关柜可设置多个测温点,监测开关下触头及电缆接头的温度变化,无线测温仪、监测服务器实时显示测温点的温度值。
■自动报警功能:
当测温点的温度超过安全设定温度值和安全温升速率时,自动发出报警和预警信号。
■温度数据存储、查询、分析功能:
测温点的温度数据存入监测服务器的数据库中,可以查询某个时间段的历史数据,绘制温度变化曲线, 分析设备运行状态。
■系统扩展功能:
采用标准总线连接方式,易于扩展开关柜的数量。



四、云平台

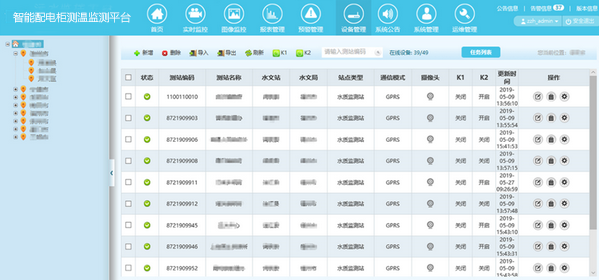

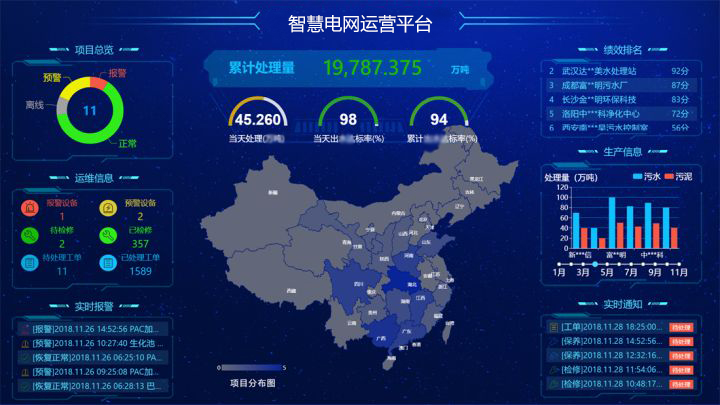

       云服务器部署在云端,采用B(浏览器)/S(服务器)模式,可以购买阿里云或者腾讯云服务,也可以自建服务器,硬件要求根据配电柜数量而定,智能配电柜测温监测系统云平台由辰迈开发,具有完全自主知识产权,其主要功能是控制系统各个模块自动运行,接收、显示、保存、查询、打印报警信息,系统主要功能:配电柜管理功能、配电柜地图信息、配电柜传感器、系统设备信息、视频图像信息、预警信息查询、温度信息查询、发布信息设置、开放平台接口。



五、系统价值

(1) 提高配电室管理效率、降低运行管理成本
实时监控配电室环境数据、设备运行状态,对现场的用电设备进行统一管理,免去工作人员到现场巡查的繁琐工作,工作人员在监控室即可全面掌握配电室的各种信息。
(2) 提高综合用电管理水平
智能配电柜为管理部门提供用电成本和效率管理、电力运行调度管理等功能,辅助管理人员进行运行策略和用能策略的调整,同时实现了提高电力运行调度效率,降低值班人员工资成本的管理目的。
(3) 节省电费支出,实现精细化管理
系统提供的基于分户配电柜温度监测、预警等功能及各类相关报表数据,有利于企业支出电费的精细化管理。
