一、项目背景
根据《污水排放综合标准》，所有排入外界水域的污水，包括雨水，必须达到排放标准。对雨水口的监控一直是环保监管的一个盲点,在南方多雨强降水区域，雨污水混流排放造成的外界水域污染是一个非常普遍、棘手的问题。如果将所有雨水都送入污水厂处理，将使得污水厂水质、水量发生变化，甚至对污水厂造成安全问题。
设备集成把雨水通过地下管网汇集到雨水池中，实时监测雨水池的水质。当水质超过排放标准时，通过提升泵，使雨污水进入污水处理厂处理，处理合格后排入外界水域；如果雨水池中的水质符合排放标准，则打开雨水池排放水泵，雨水直接排入外界水域。
二、系统概述

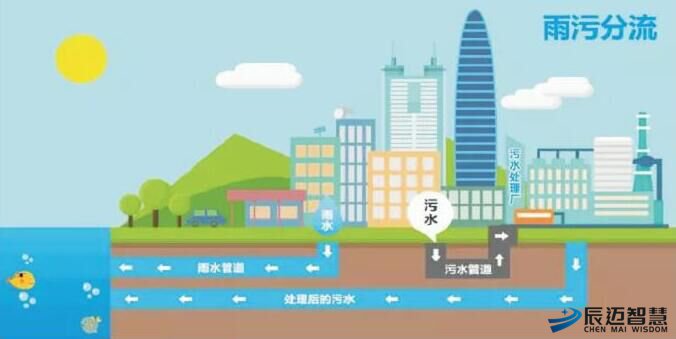

雨污分流，是一种排水体制，是指将雨水和污水分开，各用一条管道输送，进行排放或后续处理的排污方式。雨水通过雨水管网直接排到河道，污水则通过污水管网收集后，送到污水处理厂进行处理，避免污水直接进入河道造成污染。且雨水的收集利用和集中管理排放，可降低水量对污水处理厂的冲击，保证污水处理厂的处理效率。
智能雨污分流系统，可控制污水向地表水环境和市政雨水管道排入，同时也可控制河湖等地表水进入污水系统。实现晴天截流污水、雨天截流初雨、后期雨水入河。
三、系统组成

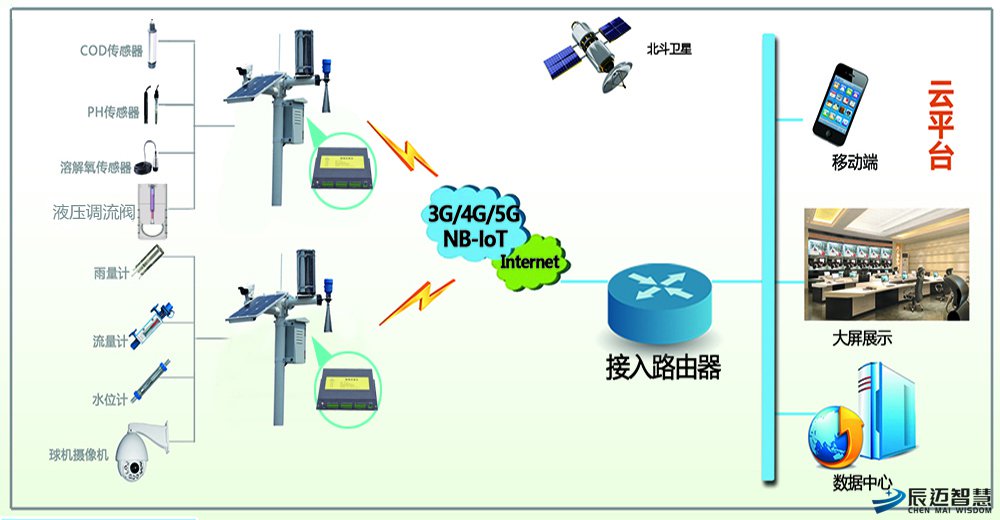

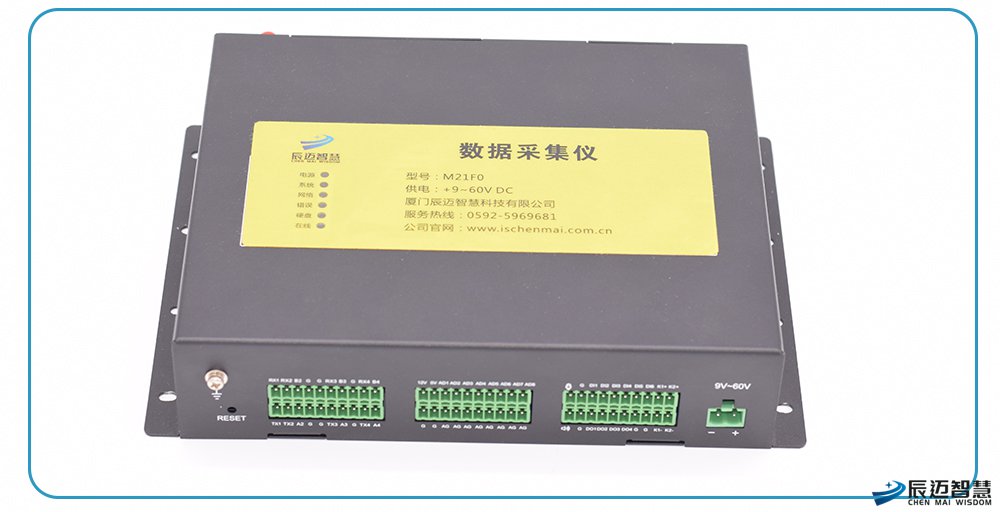

为了提高管理工作的信息化水平，建立网络管理体系，采用工业级智能遥测终端M21F4，协助打造基于4G/5G网络的污水分流处理远程监测与管理系统。通过各种探测器，将探测到污水处理监测点利用各种传感器与专用仪表，采集和污水处理有关的物理、化学等参数，如污水处理设备运行状况，工业用水排放污水流量，污水PH值，污水的相对浊度等。各种数据从监测仪的通信口传送至远程监测中心站。监测中心进行数据汇总、整理和综合分析；同时将监测信息传至环保局，由环保局对企业进行监督管理。智能智能雨污分流处理远程监测系统由监测中心、通信网络、前端监控设备、测量设备四部分组成。如下图所示：
前端监测设备：污水监测终端、阀门/闸门的启闭控制
通信网络：2G/3G/4G/5G通迅方式为主，短信备份为辅(北斗卫星可定制)。

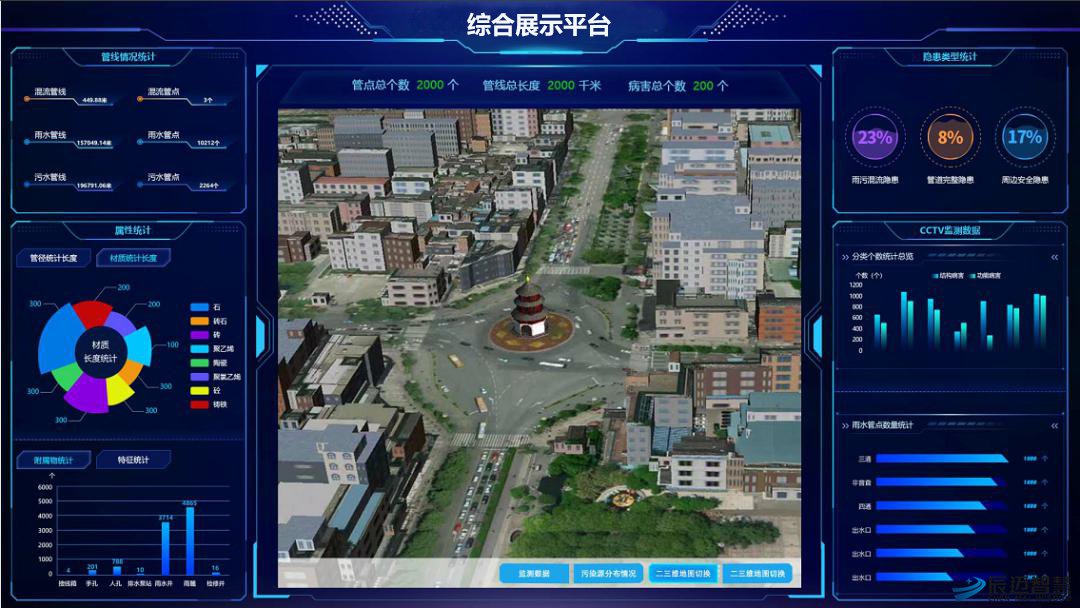

监测中心：云服务器、接收处理一体化平台等。

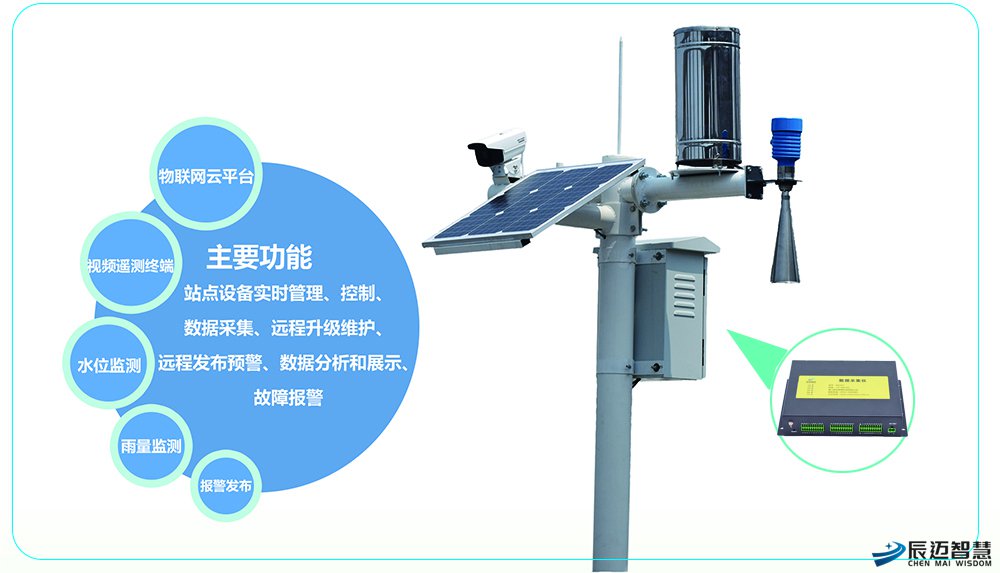

测量设备：雨量传感器、水位计、水质传感器、摄像头或其它仪表变送器。
四、系统功能

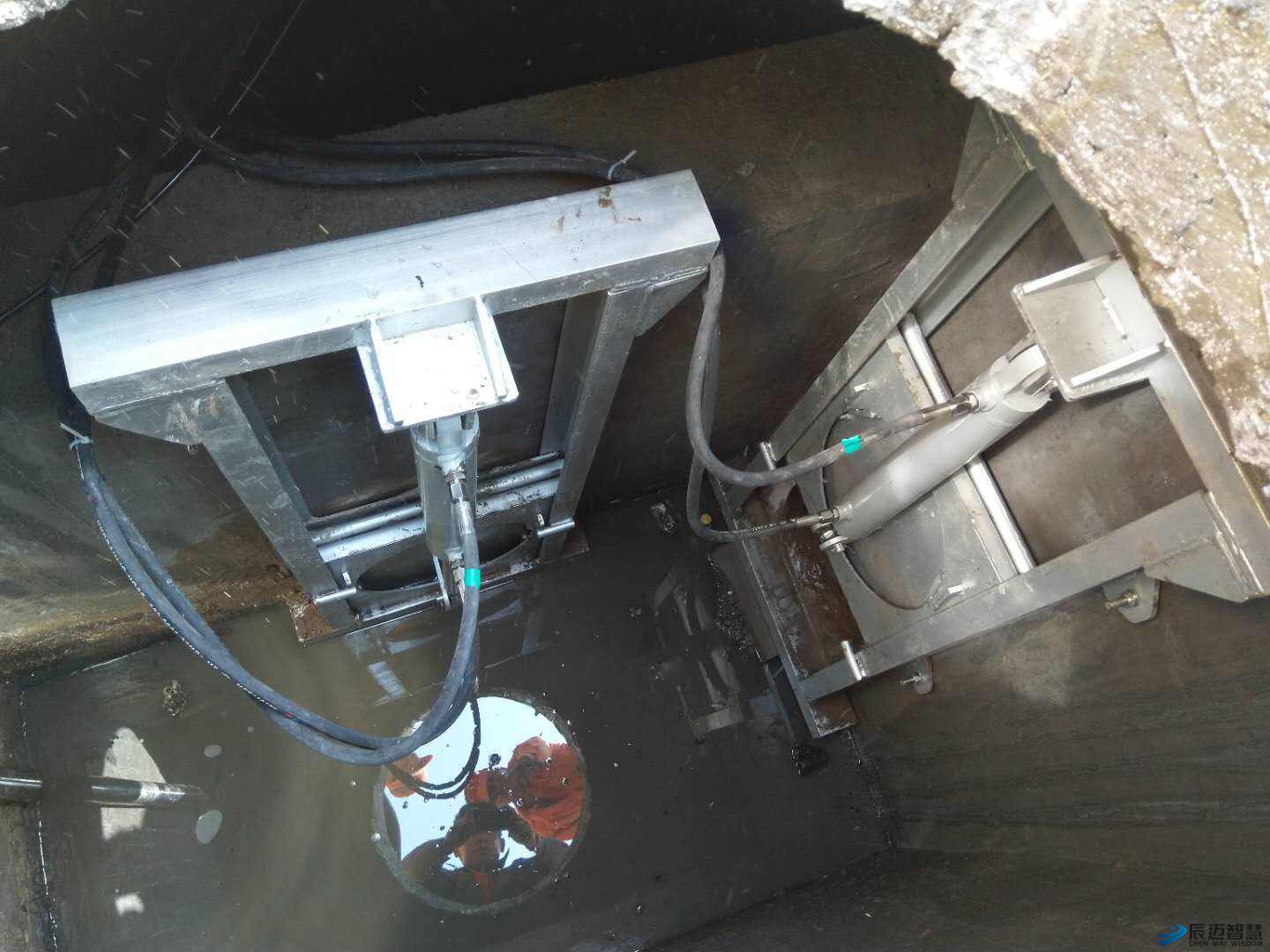

1、自动化控制污水闸门的启闭，河道排水阀门的启闭
2、数据采集终端现场采集雨量、水位、流量、视频等数据。
3、主动定时上报现场数据，随时上报状态变化信息和报警信息。
4、 可显示、存储、查询历史数据；可修改工作参数。
5、支持远程软件升级和参数设置。
6、数据采集终端兼容多厂家生产的流量计、水位计和雨量计。
7、数据采集终端兼容多厂家生产的标准信号输出的测量变送器。
8、遥测站支持专网传输，数据传输可靠。
9、强大的数据库支持和存储能力。
五、系统优势
1、截流闸阀控制污水截流
2、防止河湖水倒灌
3、工厂一体化预制
4、双重液位自动控制设备运行
5、雨量、水位、流量、视频实时监测
6、数据报警与设备故障报警提醒。
7、无人值守，实现自动化控制一体化
六、系统价值
智能雨污分流在线监测系统，是充分依托3G/4G无线网络的广覆盖、高带宽、可移动性的特点，提供数据传输、视频监控、报警等多功能为一体的综合应用系统。同时，使用与工业上广泛应用的自动化控制系统进行无缝对接，实现闸门/阀门的自动一体化控制。数据采集终端应用在各种水利/环保/工控行业的在线监测系统，在稳定性，安全性，传输流畅性，图像的清晰性，已经受到可客户的认可和青睐，并已经在很多行业得到了应用。雨污分流处理对于削减污水排放量、改善水环境和促进水资源有效利用发挥了重要作用，是缓解水资源匮乏的重要举措，提高环境管理科学化、信息化水平。
