一、系统概述
随着我国城镇化快速发展，城市建设产生的大量地面硬底化，大部分的降雨将形成地表径流，仅有少量雨水渗入地下，导致城市内涝等一系列问题。当前，全国多地发生洪涝，我国南北方全面进入主汛期。需要重点防治暴雨造成的城乡内涝、山体滑坡等安全隐患，加强积水路段监测、提升城市交通建设管理水平，为此研发出城市内涝积水监测预警系统。该系统可以帮助我们更好地监测降水。实时监测降雨量，使相关人员能够采取相应措施，对减少社会生命财产损失具有重要意义。
二、系统组成

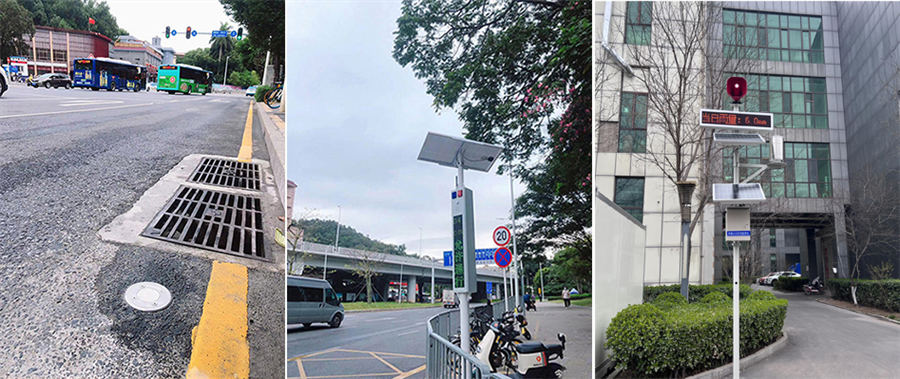

城市内涝积水监测系统是一款全自动水位在线监测系统，可同时测量渠道内水位。尤其是在城市的地道桥、地下通道、立交桥等重要路段，安装水位雨量显示屏，设备采用太阳能供电，节省能源,安装方便。通过水位传感器、雨量传感器，能实时监测采集水位,雨量的数据。积水雨量监测显示屏主要用于监测城市道路低洼处、隧道、工地、交桥下积水状况，通过自动采集积水水位，现场LED显示屏提醒过往车辆。实时监测城区各低洼路段的积水水位情况，整体把握整个城区内涝状况，及时进行排水调度。

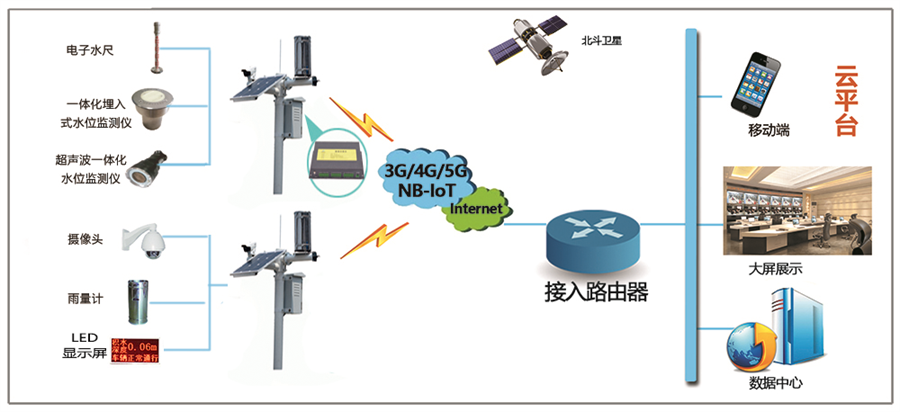

城市内涝积水监测系统由监测中心、通信网络和现场监测设备三部分组成。
█监测中心：云服务器、数据库软件、城市内涝积水监测系统软件、手机APP等组成。
█通信网络：GPRS无线传输、4G/5G全网通无线传输、NB-IOT/LoRa无线传输、北斗卫星通信无线传输和光纤以太网有线传输等方式。

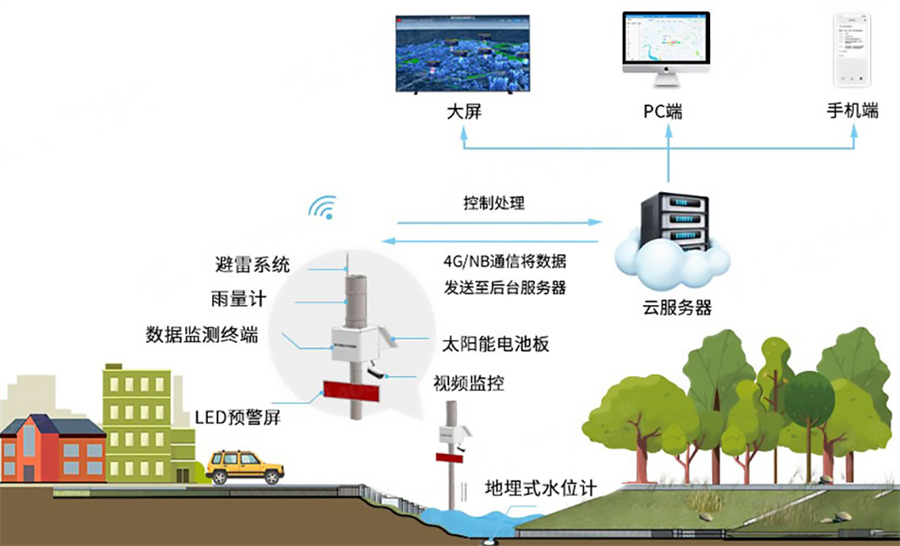

█现场监测设备：遥测终端机、电子水尺、地埋式积水监测仪、雨量筒、视频摄像机、太阳能供电系统(选购)、安装立杆和支架等。视频遥测终端机负责水位、雨量等现场传感器数据的采集，通过多种通信方式上传到服务器；可在监测平台实时查看现场采集数据，根据现场实际情况选择市电供电或太阳能供电系统（包括太阳能电池板、太阳能控制器和蓄电池。
三、系统特点
◆应用范围广：实时监测道路低洼处、下穿式立交桥和隧道的积水，并通过4G/5G网络远程传送至城市内涝监测系统平台。
◆多类传感器采集：城市内涝智能监测预警系统集成雨量采集、图像采集、水位采集等，通过系统预报分析，及时把预警信息发布出去。
◆多元化预警发布：发布预警采用广播、LED电子屏、预警灯、短信等多种广大群众喜闻乐见乐见的方式报警。保障市民出行安全、及时避免人员、车辆误入深水路段造成重大人身伤害与财产损失。
◆一体化安装：城市内涝（积水）监测站由雨量、图像、水位预警产品单元组成的一体化采集站，安装简单、操作方便。

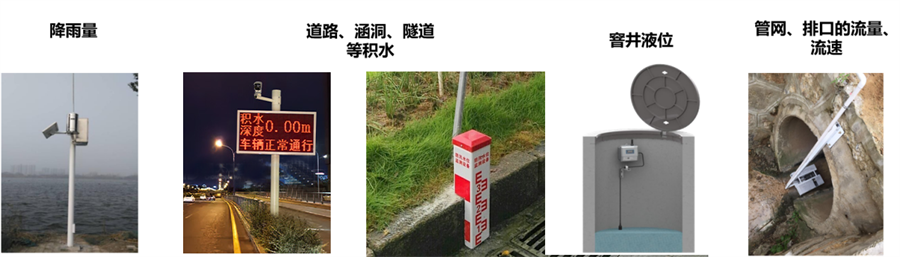

四、主要案例

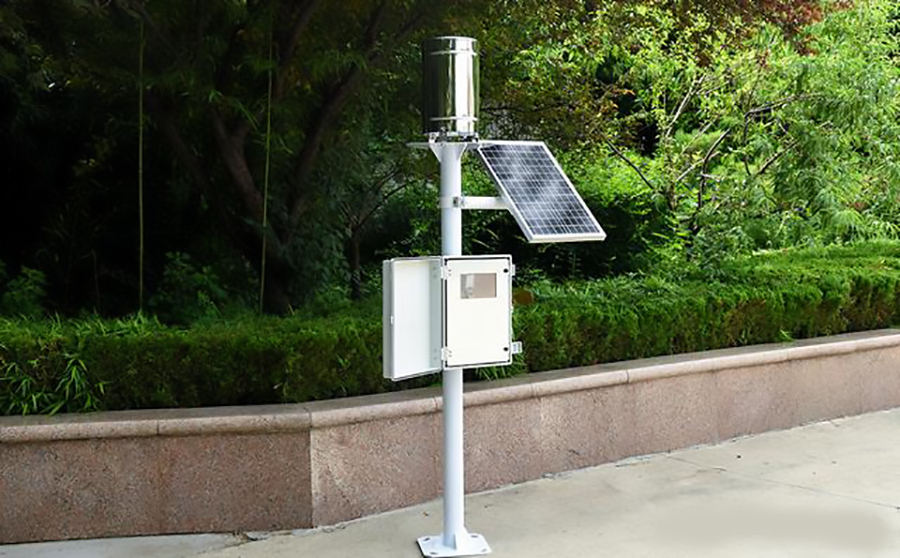

案例一：雨量监测站
在城市易涝点附近合理布设雨量监测站，用以掌握实时降雨情况，时段降雨量以及同一场降雨条件下的不同内涝点的内涝程度，以及不同降雨量对同一内涝积水点的影响程度。现场安装有遥测终端机，可将采集到的信息实时传输到监测中心，方便管理人员安排调度。
案例二：道路积水监测预警

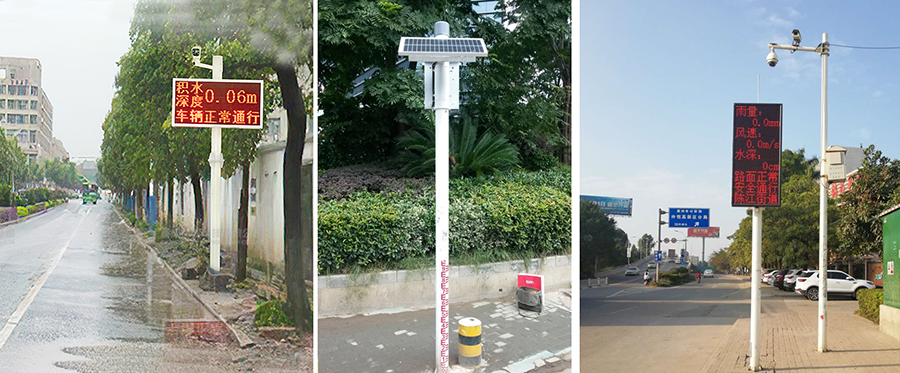

在重要交通路段易涝点附近区域合理布设道路积水监测点，通过现场装有超声波/雷达液位计和雨量筒等设备，用以采集道路积水水位、雨量，掌握实时道路积水情况，积水水位等信息，现场安装LED大屏，配有警示灯和语音播报，实时显示雨量、水位信息，提醒过路车辆避开积水道路，保障人民生命及财产安全。

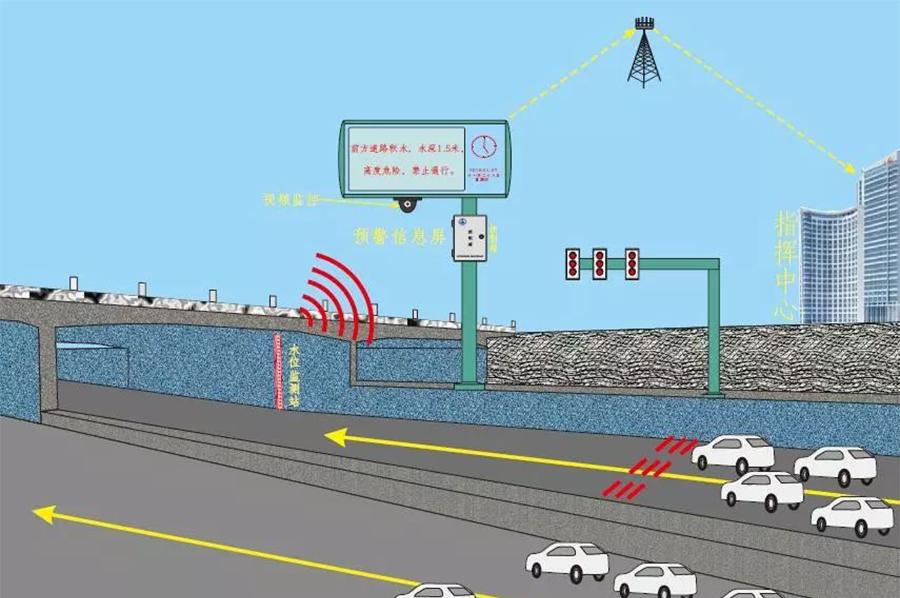

案例三：道桥积水监测预警
在下凹式立交桥下或低洼涵洞处安装道桥积水监测点，监测点包括电子水尺(用以实时监测积水水位)、LED显示大屏(水位、雨量等信息实时显示)、视频摄像头(现场情况实时监控)、
视频遥测终端机等设备，可通过遥测终端机将现场采集到的数据和视频实时传输到中心平台，遥测终端机具有数据断网补报功能，设备断线后采集数据自动存储，恢复联网后自动补报，避免数据漏报。支持历史数据查询，可在平台查看任意时间段的数据，用以统计分析;现场供电方式为太阳能电池供电或市电供电，可根据实际情况选择。

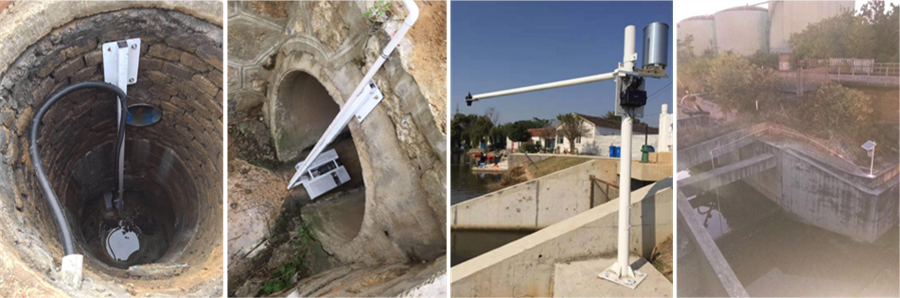

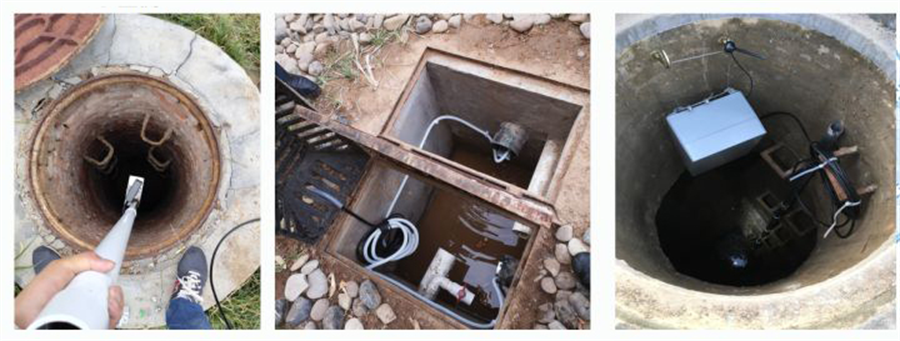

案例四：窖井液位监测
在城市下水井下方按照电池供电遥测终端机，连接投入式水位计、水质检测仪等，实时监测下水道水位情况，通过遥测终端将现场采集到的数据，实时传输到中心平台，方便管理人员分析降雨排水情况进行安排调度。
案例五：排水口流量监测
在城市排水口处布设流量监测站，实时采集排水口水流量、水质等信息，通过遥测终端机将现场采集到的数据实时传输到中心平台，用以统计分析;现场供电方式分为市电供电可太阳能供电，可根据实际情况进行选择。
五、系统价值
城市内涝监测预警系统事关社会稳定和国民经济发展大局，良好的城市内涝监测预警系统设施和完善的防御措施，是城市可持续发展的基本保障。城市内涝监测预警监测系统可以充分利用科技手段，以问题为导向，为决策、应急和预警提供保障，为暴雨条件下城市建筑和市民的生命安全保驾护航。
