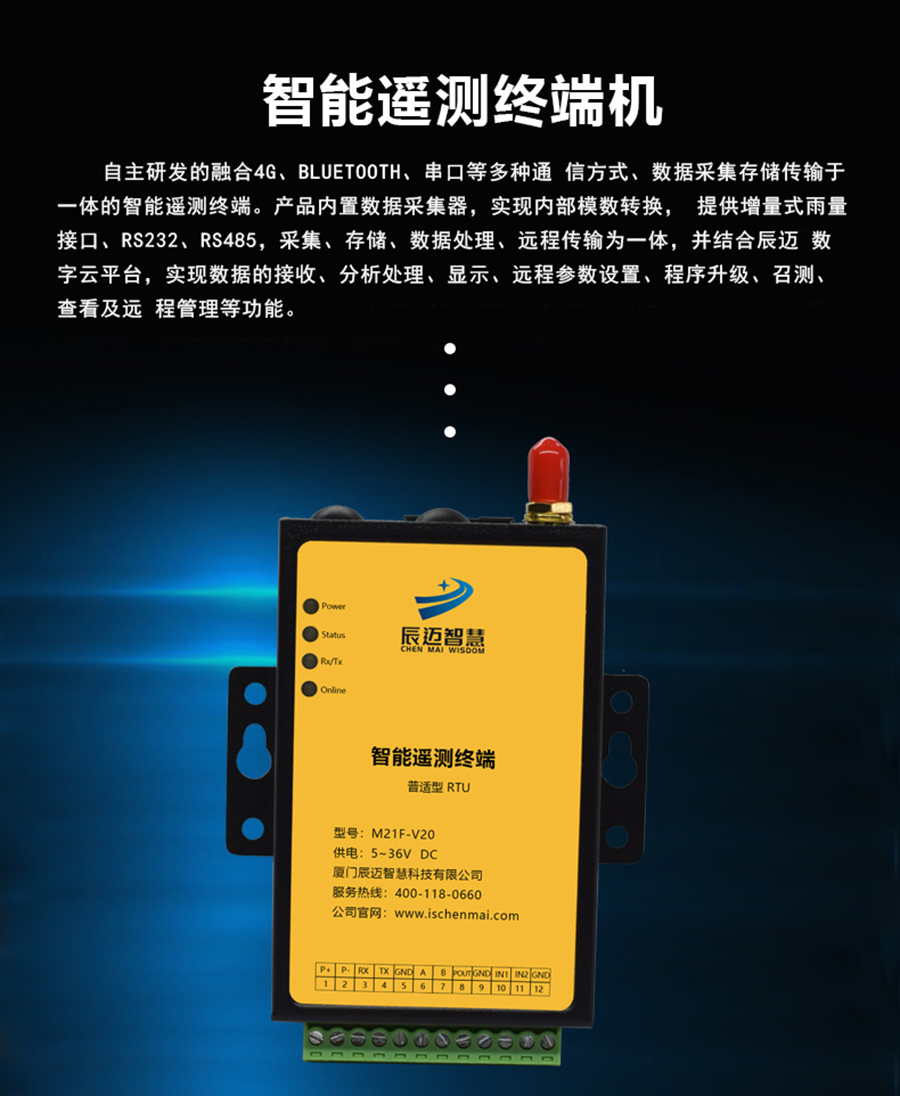

M21F-V20系列智能遥测终端机是辰迈智慧自主研发的融合4G、Bluetooth、串口等多种通 信方式、数据采集存储传输于一体的智能遥测终端。产品内置数据采集器，实现内部模数转换， 提供增... ...
| 无线通信 | |
| 项目 | 描述 |
| 标准及频段 | 4G LTE FDD Cat1～4, LTE TDD Cat1～4, EVDO, WCDMA, TD-SCDMA, CDMA1X, GPRS/EDGE |
| 速率 |
FDD-LTE: 下行速率 150Mbps, 上行速率 50Mbps TD-LTE: 下行速率 130Mbps, 上行速率 35Mbps |
| 发射功率 | ＜24dBm |
| 灵敏度 | ＜-109dBm |
| 蓝牙参数 | |
| 项目 | 描述 |
| 标准及频段 | Bluetooth 5.0、2400~2483.5MHz |
| 最大发射功率 | 最大值 10dB |
| 灵敏度 | -93dBm±2 |
| 硬件系统参数 | |
| 项 目 | 描述 |
| CPU | 工业级 32 位通信处理器 |
| FLASH | 1024KB |
| SRAM | 128KB |
| SPI Flash | 16MB |

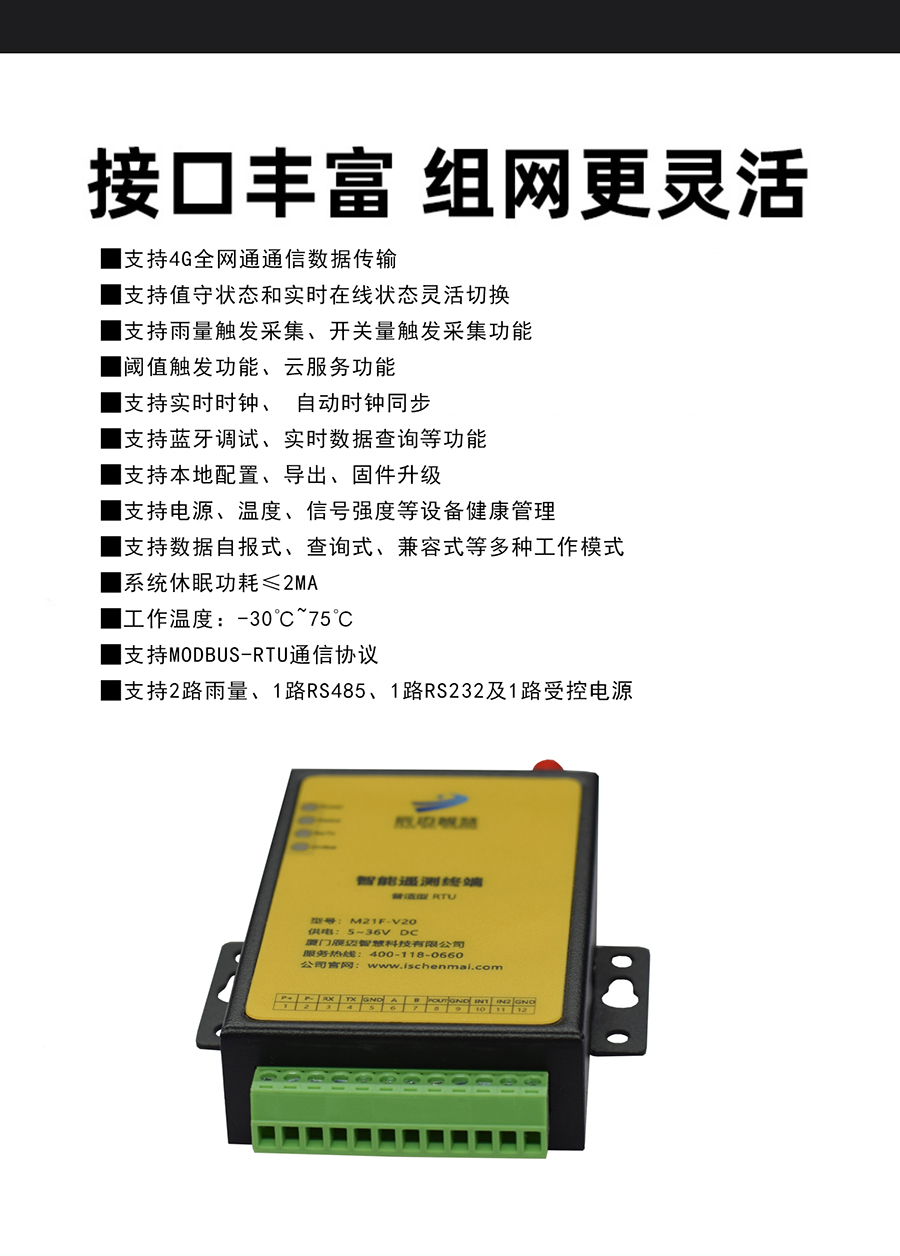

| 接口参数 | |
| 项 目 | 内 容 |
|
串口 |
1 个 RS232 和 1 个 RS485 接口，内置 15KV ESD 保护，串口参数如下： 数据位：5、6、7、8 位 停止位：1、1.5、2 位 校验：无校验、偶校验、奇校验、SPACE 及 MARK 校验 串口速率：110~230400bits/s |
| 指示灯 | “POWER ”、“SYSTEM ” |
|
天线接口 |
4G：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧 GPS：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧（可选） BLE：1 个标准 SMA 阴头天线接口，特性阻抗 50 欧（可选） |
| SIM/UIM 卡接口 | 1 个标准用户卡接口，支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护 |
| 电源接口 | 1 路电池输入,1 路电源输出 |
| 应用接口 | 2 路翻斗式雨量计接口 |
| 电源参数 | |
| 项目 | 描述 |
| 选配电源 | DC 12V/1.5A |
| 工作电流 1 | <50mA@12VDC |
| 工作电流 2 | <10mA@12VDC |
| 静态值守电流 | <2mA@12VDC |
|
Remark： 工作电流 1 测试环境：设备接 1 个 RS485 水位计和翻斗雨量计，在连上数据中心上传数据时的平均电流。 工作电流 2 测试环境：设备接 1 个 RS485 水位计和翻斗雨量计，实时采集数据和存储不上报中心。 |
|
| 物理参数 | |
| 项目 | 描述 |
| 外壳 | 金属外壳烤漆 |
| 尺寸 | 90 x 58 x 22mm (长 x 宽 x 高)（不含安装配件） |
| 重量 | 0.7kg（不含安装配件） |
| 工作环境 | 温度：-35～75℃ , 湿度：95% RH（无凝结） |
| 储存环境 | 温度：-40～85℃ , 湿度：95% RH（无凝结） |
