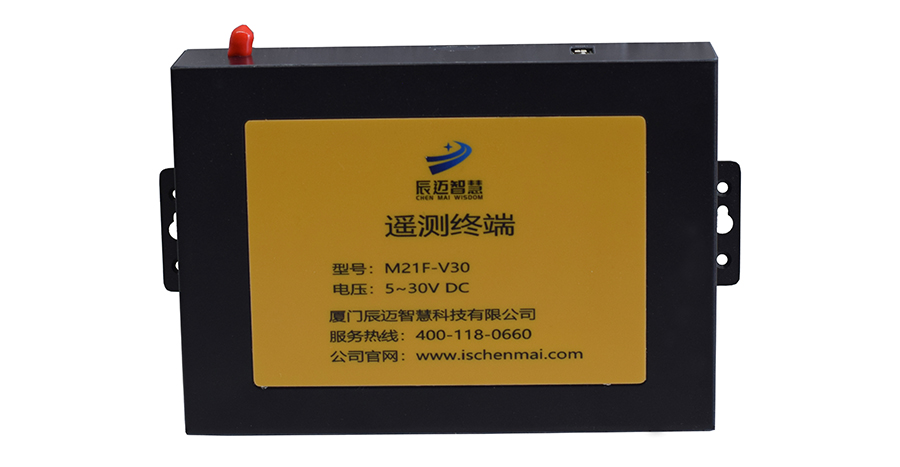

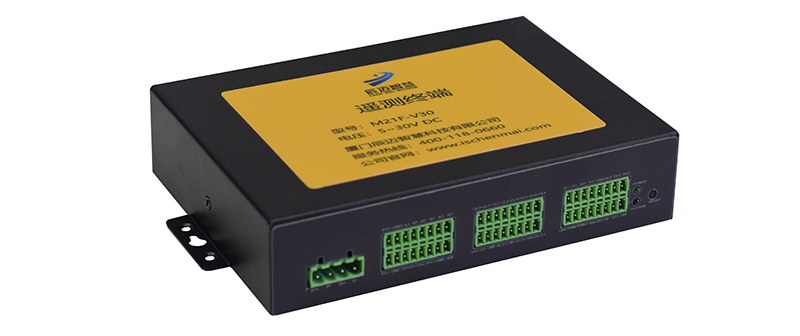

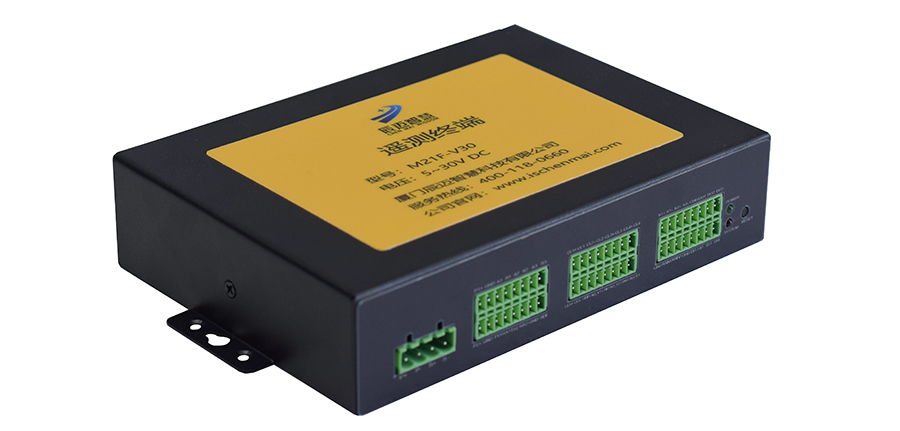

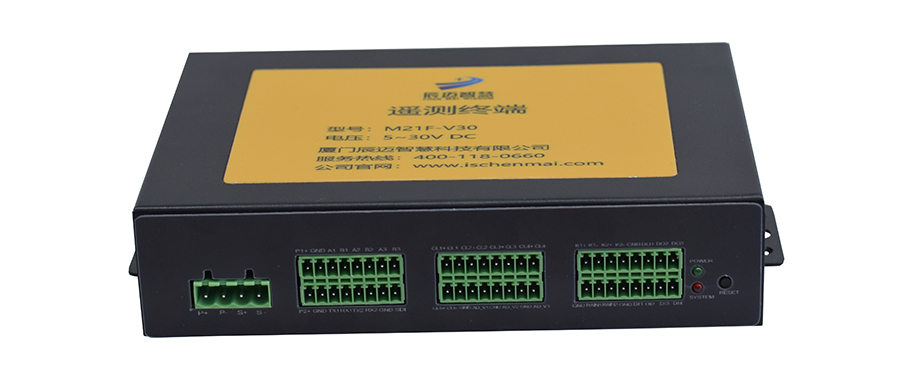

遥测终端机 智能遥测终端机M21F-V30

M21F-V30型遥测终端机集传统水文遥测终端机功能、2G/3G/4G全网通/NB-IoT短报文无线长距离传输功能、LoRa无线短距离传输功能于一体，实现水文/水资源/地灾监测/气象等数据的采集、存储、传输、显示、控制、报警及传输等综合功能，同时支持GNSS定位功能。
该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、RS232、RS485、SDI-12、有线网口、4~20mA及0~5V模拟量输入、开关量输入、继电器输出和开关量输出接口，可满足各种不同应用的需求。
该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

无线参数

项  目	内   容
无线模块	工业级无线模块
标准及频段	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可选单模、多模或全网通讯
理论带宽	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mpbs，上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
发射功率	<24dBm
接收灵敏度	<-109dBm

NB-IoT参数

项  目	内   容
标准及频段	B5：850MHz B8：900MHz B20：800MHz
理论带宽	100bps~100Kbps
发射功率	23±1dBm
接收灵敏度	<-129dBm

LoRa参数

项  目	内   容
通信标准及频段	410MHz - 441MHz，1000KHz 步进，建议 433±5MHz，出厂默认 433.0
室内/市区通信距离	1km
户外/视距通信距离	3.5km
发射功率	100mW
灵敏度	＜-140dBm

GPS 参数

项  目	内   容
GPS模块	工业级GPS模块，支持GPS、北斗
接收机类型	50通道 GPSL1（1575.42MHz）C/A码 支持WAAS，EGNOS，MSAS，GAGAN 兼容GALILEO
最大更新速率	4 Hz
精确度	定位：2.5m CPE SBAS：2.0m CPE
捕获	冷启动：29S 温启动：29S 辅助启动：<1S 热启动：<1S
灵敏度	跟踪：-160dBm 重新捕获：-160dBm 冷启动：-144dBm
授时精度	RMS：30ns 99%：<60ns 颗粒度：21ns
时间脉冲	可以配置，0.25至1000Hz

       硬件系统

项  目	内   容
CPU	工业级32位通信处理器
FLASH	2MB
SRAM	512KB
数据存储Flash	16MB

        接口类型

项  目	内   容
串口	2个RS232和3个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、偶校验、奇校验、SPACE及MARK校验 串口速率：110~230400bps
指示灯	具有系统“SYS”指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的自弹式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
唤醒按钮	通用轻触式开关
接地端子	M4螺丝接地保护端子
应用接口	2个翻斗式雨量计接口
	1路USB接口（用于参数配置及固件升级）
	1路太阳能充电管理接口，支持12V蓄电池及最大100W太阳能板
	1个SDI-12接口 起始位：1位          数据位：7位 校验位：1位          停止位：1位 波特率：1200bps
	8路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V、0-10V电压信号输入）
	3路开关量输入接口（光隔离） 逻辑0：湿节点0-3VDC，或干节点导通 逻辑1：湿节点5-30VDC，或干节点断开
	3路开关量输出接口（光隔离，OC门输出） 额定驱动电流：50mA 额定驱动电压：35V
	2路继电器输出接口 最大切换电压：30V 最大切换电流：4A 最大切换功率：120W
	3路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，5路额定输出电流总和2A，内置过流保护）
