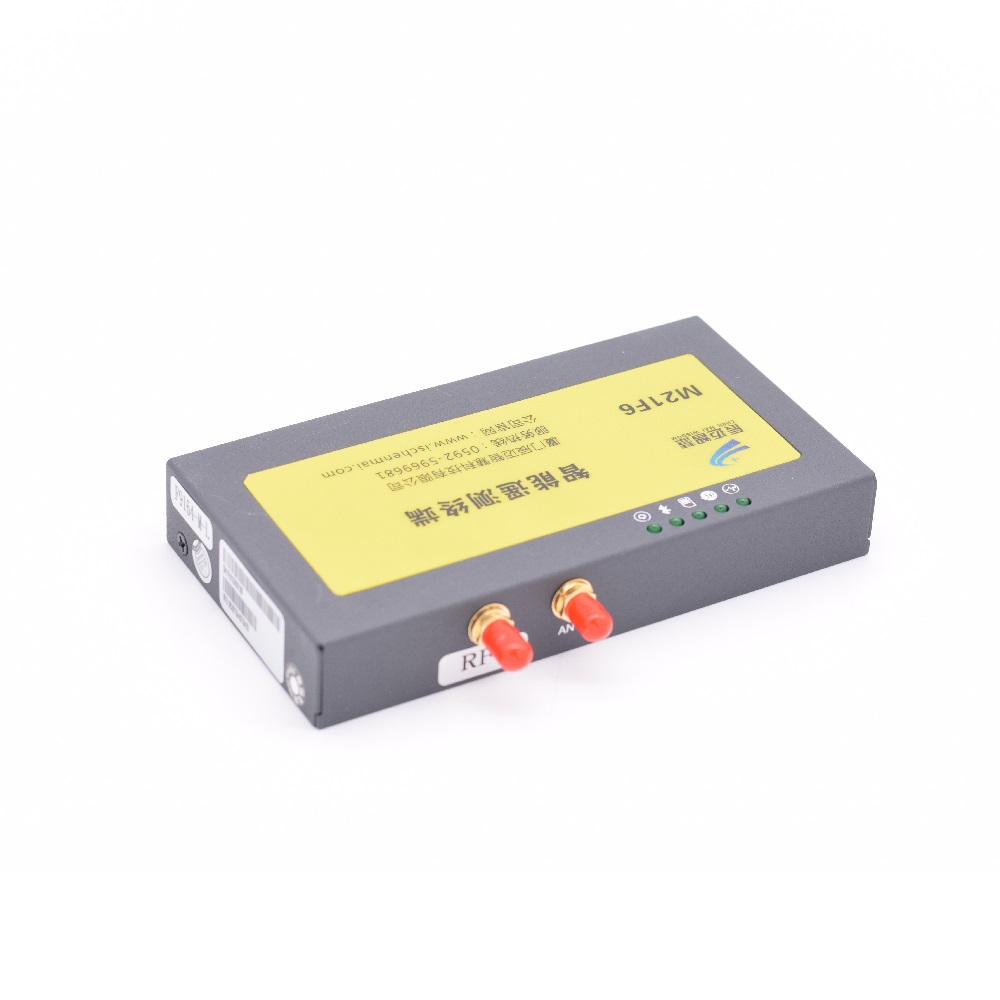

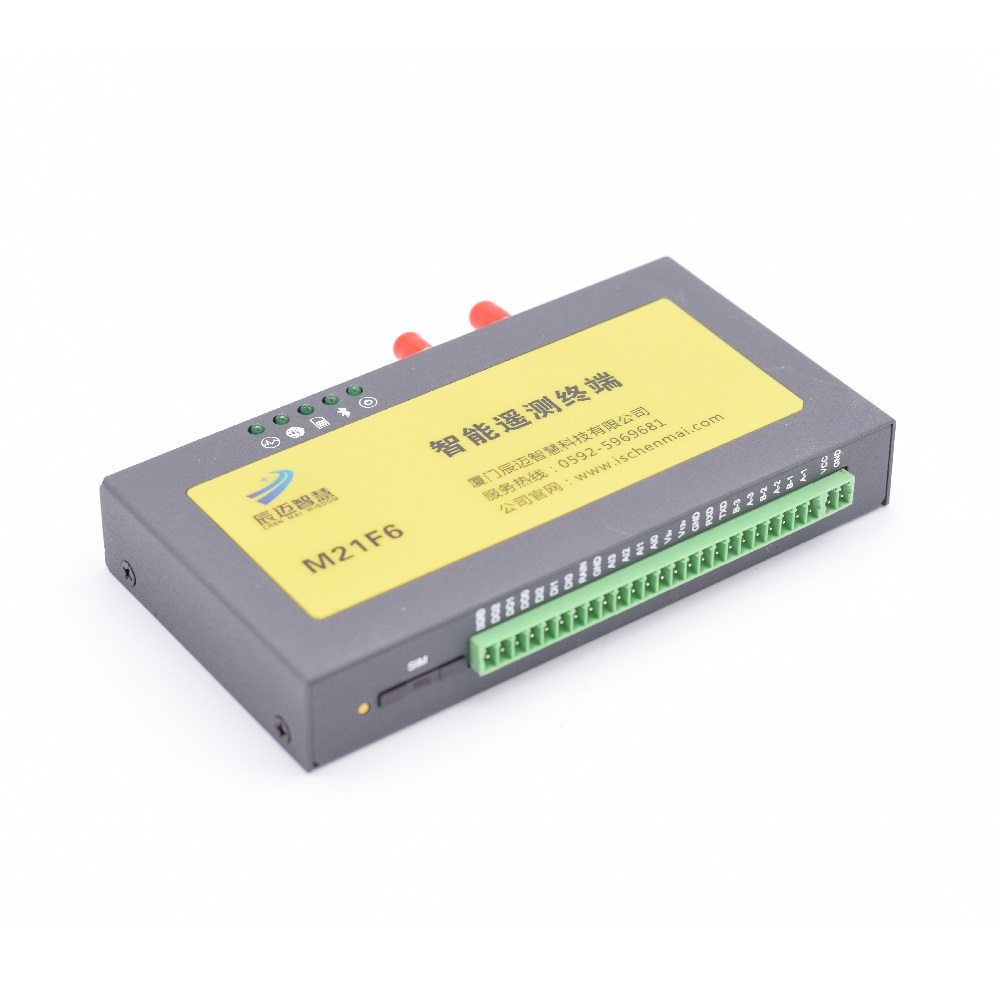

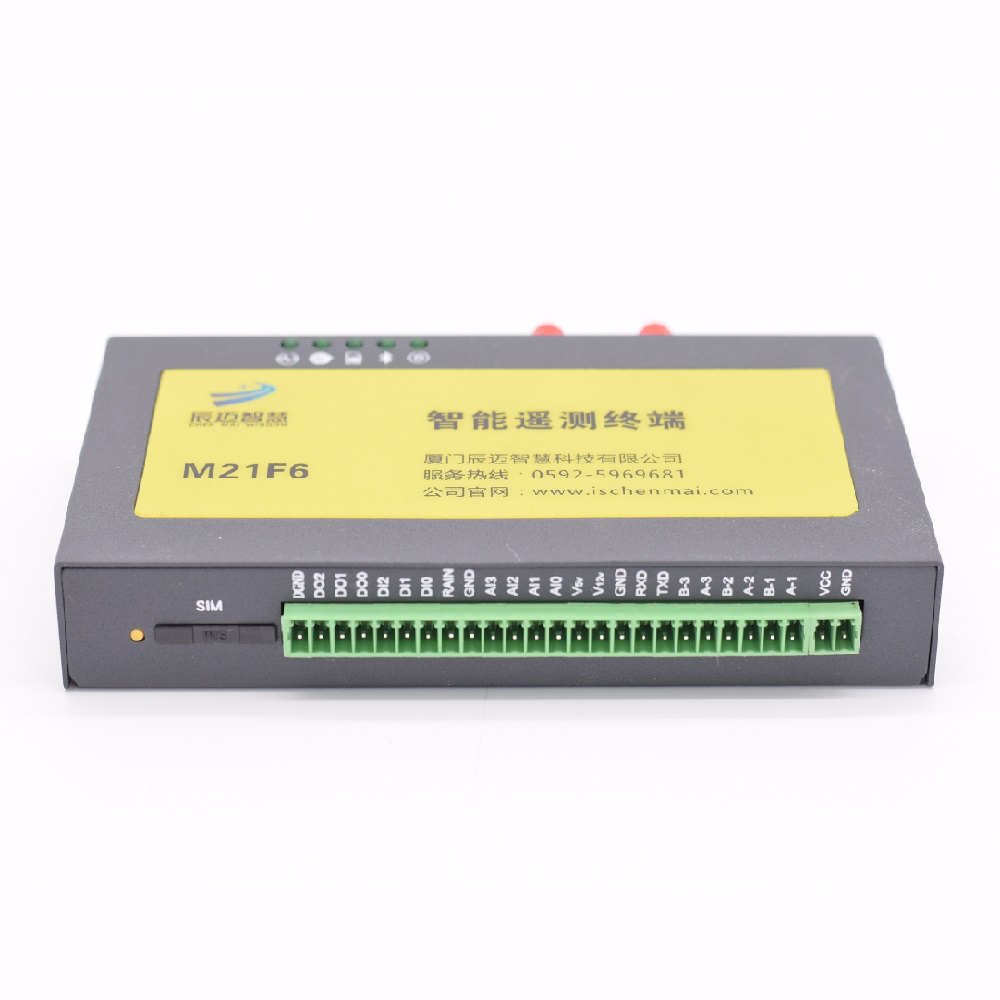

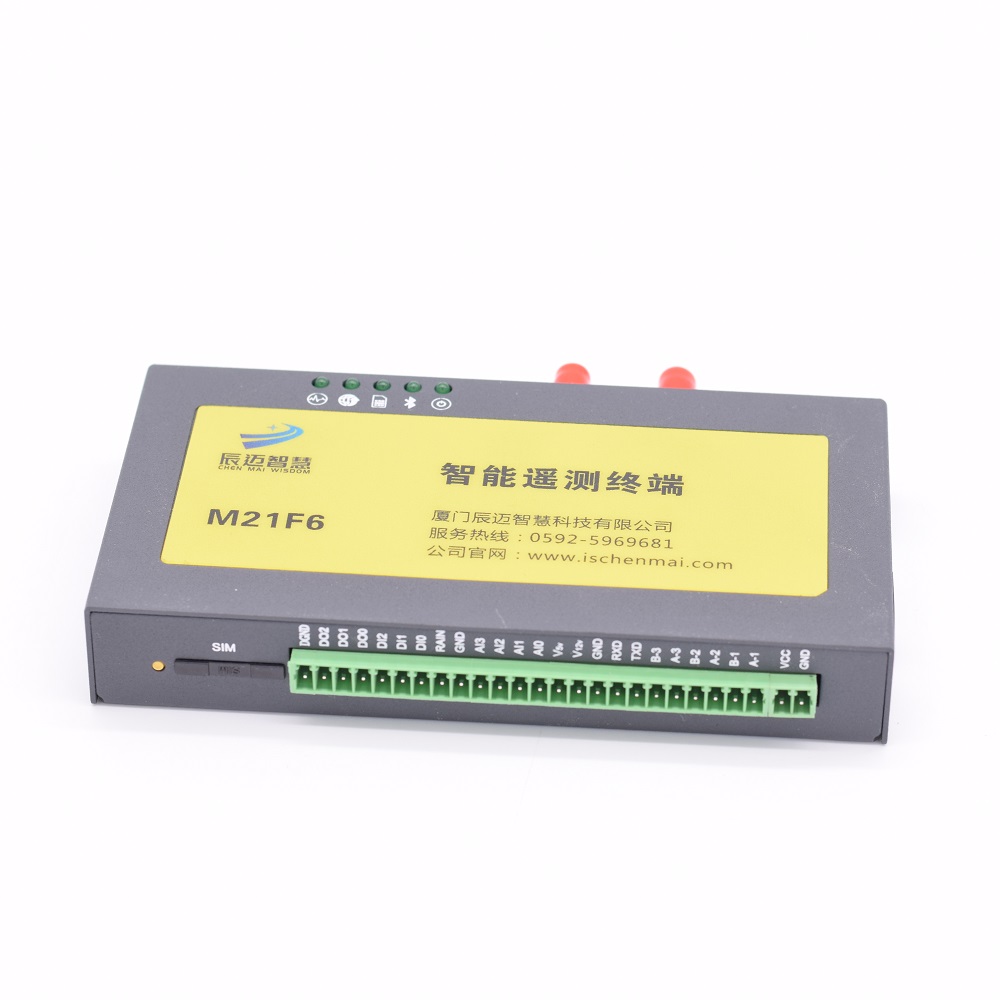

M21F6 智能遥测终端

       M21F6智能遥测终端集传统遥测终端机功能及2G/3G/4G/NB-IOT/LoRa等通信功能于一体，实现水文/水资源等数据的采集、存储、显示、控制、报警及传输等综合功能。
       M21F6采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、RS232、 RS485、模拟量输入、开关量输入和开关量输出接口，可满足各种不同行业应用需求。
       产品可广泛适用于智慧城市项目建设中的城市内涝积水，污水水质监测，城市管道监测，雨量站监测和压力点监测等；适用于现有水利项目的雨量点监测，河道水雨情监测，水库水雨情监测，流量站，灌区、明渠监测等；适用于大多数传感数据采集、监测和上报的项目应用。

产品特点
符合规约
《水文监测数据通信规约》
《水资源监测数据传输规约》
主要功能
1、定时采集水位、水量、水质和其它数据
2、定时上报雨量、水位、水量、水质和其它数据
3、阈值触发加报雨量、水位、水量、水质和其它数据
4、本地存储雨量、水位、水量、水质和其它数据
5、远程查询实时数据
6、远程查询历史数据
7、本地导出历史数据
8、支持设备电压上报功能
9、支持图片抓拍功能
产品特点
1、一体化设计：集传统水文遥测终端机功能与2.5G/3G/4G传输功能于一体，实现水文/水资源数据的采集、存储、显示、控制、报警及传输等综合功能。
2、工业级设计：宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线。
3、接口丰富、标准易用：提供1个翻斗式雨量计接口、1个RS232接口、3个RS485接口、4路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、2路开关量输入接口。
4、大容量数据存储空间：提供16MB的数据存储空间，可存储10年以上的采集数据。
5、多种通信方式：GPRS/CDMA/3G/4G为主传输通道、短信为备份传输通道；可选北斗、卫星、PSTN、超短波、微波、ZigBee等通信方式。
6、低功耗设计：支持多种工作模式（包括自报式、查询式、兼容式等），最大限度降低功耗。
远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级。

项  目	内   容
无线模块	工业级无线模块
标准及频段	支持TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 支持EGSM900/GSM1800MHz双频，可选GSM850/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS class 10，可选class 12
理论带宽	FDD-LTE(下行速率100Mbps，上行速率50Mbps) TDD-LTE(下行速率68Mbps，上行速率17Mbps) CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps) WCDMA(下行速率42Mbps，上行速率5.76Mbps) TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps)
发射功率	发射功率：<23dBm
接收灵敏度	<-107dBm
硬件系统	内   容
CPU	工业级32位通信处理器
FLASH	2MB（可扩展至8MB）
SRAM	512KB（可扩展至1MB）
数据存储Flash	16MB
接口类型	内   容
串口	1个RS232和3个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：8位（可选5、6、7位） 停止位：1位（可选1.5、2位） 校验：无校验（可选偶校验、奇校验、SPACE及MARK校验） 串口速率：110~230400bps
指示灯	具有蓝牙、网络、系统、电源指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的翻盖式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
接地端子	M4螺丝接地保护端子
应用接口	1个翻斗式雨量计接口
	4路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）
	2路开关量输入接口（光隔离） 逻辑1：湿节点0-3VDC，或干节点导通 逻辑0：湿节点5-30VDC，或干节点断开
	2 路受控输出电源（一路额定电源 12V/1A，另一路额定电源 5V/1A，内置过流保护）
供电	内   容
标准电源	DC 12V/1.5A
供电范围	DC 5~30V
静态值守电流	<50μA (12V)
工作电流	<10mA (12V)
外观	内   容
外壳	金属外壳
外形尺寸	180.5*125*25.8 mm (长x宽x高，不包括天线和安装件)
重量	580g（主机）
工作环境	内   容
工作温度	-30~+70ºC
储存温度	-40~+80ºC
相对湿度	95%(无凝结)
