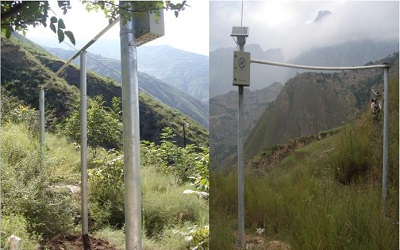

表面位移监测站

      被测结构物发生变形时将会引起裂缝计的位移，经万向连轴节传递给二级机械负放大机构，经负放大后的位移传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出被测结构物的位移量。

裂缝计	S型机座号	最大有效行程2250mm
	线性精度	（通用型）0.25%FS （精密型）0.05%~0.08%FS
	重复精度	0.01%FS～0.005%FS
	产品型式	电流型（4～20mA；或20～4mA）； 电压型（0～10Vdc；或10～0Vdc）
		电阻型（0～5kΩ；或0～10 kΩ） 脉冲型（一般3600～5000 ppr，incremental）
	固定螺丝	M4mm；安装方式：支架(两个)
	有效寿命	500万次往复行程
	保护等级	IP67
	供电电压	24VDC(脉冲型供电电压：5~24VDC)
	产品本体安装
	安装支架孔距离	28±0.5mm
	两个支架之间距离	建议在40～55mm之间
	安装螺丝	M4
	牵引螺丝安装	M6
遥测终端机	供电电压	DC5~36V
	通讯接口	RS232
	波特率	9600-115200
	平均工作功耗	≤35ma@12VDC
	设备平均无故障工作时间	MTBF＞20000小时
	工作温度	-35℃~75℃
	相对湿度	0～95%无凝结
	固态存储器	≥16M
	接口	1路脉冲、2路RS485、1路RS232、4路模拟、2路DI、1路DO
	通讯方式	串口、2G/3G/4G、北斗卫星等（可选）

配套设备（选购）

一体化机箱	按需选配不同材质（不锈钢、冷轧板）、尺寸机箱
立杆	3.5m/4.5m立杆（长度可定制）
太阳能供电系统	40W/60W/100W太阳能供电系统
通讯费用	按需选购
避雷设备	电源、信号防雷
