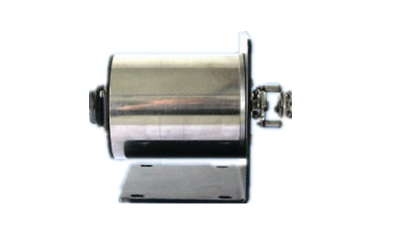

轴连接闸位计适用于江河、湖泊、水库、船闸、水电站及供、排水工程的闸门开度观测测量，可以采用同轴联接、链轮联接、齿轮联接以及其他直接联接方式和被测闸门耦合，仪器本身设计有一体化的行程控制开关，可以直接设定行程限位控制点。同时，本系列仪器又可与闸门启闭机控制装置、电显示器联接组成显示、控制系统；与计算机系统联接组成水电站、闸门、水位综合测量控制系统；与通信机连接，作为水文自动测报系统、水情卫星遥测系统的数字终端设备使用。本仪器可用于平板闸、弧形闸、螺杆启闭机、卷扬机上的开度测量及行程限位控制。
1、测量范围： (机械编码器)：0～10m；(光电编码器)：0～20m；
2、分辨力：1cm（机械编码器）； 0.5、0.1cm（光电编码器）；
3、输出码：机械编码器：格雷码10～13bit；光电编码器：变位格雷码13～16bit；
4、传输距离：500米以内；
5、 耦合方式：轴连接耦合、齿轮耦合或链轮耦合；
6、输出形式：(1) 通断触点：3A/220VAC； (2) OC门：30mA/30VDC。
7、RS485接口：MODBUS协议或其它。
8、 4～20mA模拟量信号输出。
9、 环境温度： -25℃～85℃；
10、相对湿度： <90%(40℃)；
11、电源电压：12～24VDC。
