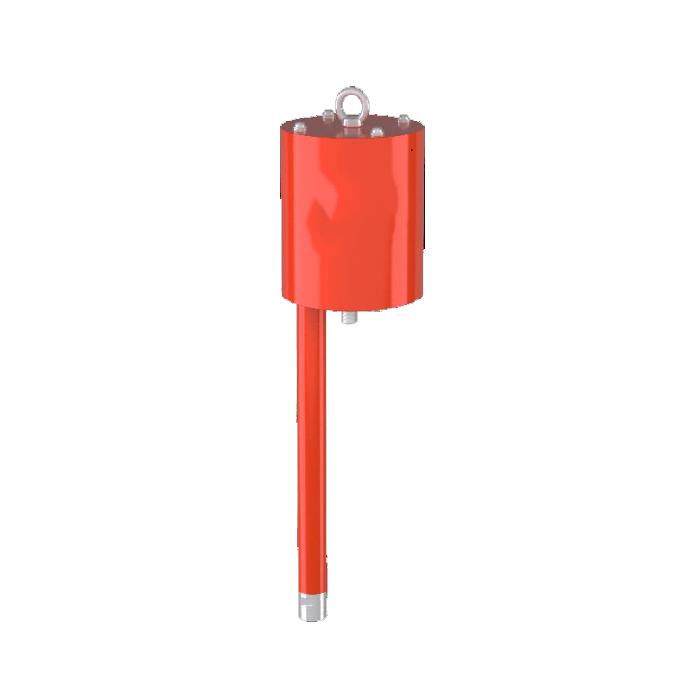

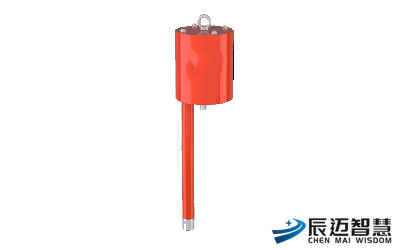

M21D2 窨井水位遥测终端

        M21D2窨井水位遥测终端主要用于城市排水管网窨井水位的远程监测，窨井水位终端以GPRS/NB-IOT/LoRa无线通讯方式将窨井水位数据发送至排水监测中心。监测中心的软件依据各排水窨井的水位数据和各排水窨井的空间关系，计算出管段水位差数据和管道的水位坡度，并从管道的水位坡度变化，获得排水管网的真实运行状况。
        窨井水位监测终端内置供电电池和组合式液位传感器，满足IP68防护等级和排水窨井内的防腐蚀要求，适合排水窨井无市电和恶劣的工作条件。


产品特点
1、支持全系统2G/3G/4G/NB-IOT无线网络，可覆盖各种场合的正常通讯；
2、终端采样数据均带有采样时标，系统所有终端均与主台的时钟同步；
3、可设置警戒水位、溢出流水位的限值，超越报警，报警不受发送周期的限制，实现逢变则报；
4、采用32位超低功耗单片机，产品休眠电流小于 1.5mA；
5、使用一次性大容量锂亚电池供电，更换一次电池能够连续使用两年；
6、自带毫米级超声波传感器，测量距离 5米时只需要直径 30cm的空间；
7、自带压力传感器，测量深度 3米；用于测量窨井溢水深度；
8、IP68防护等级设计，水下3米能够保证72小时以上正常工作；
9、板载温湿度传感器，随时监测机壳内的环境状况；
10、设备内部有传感器可监测内部进水情况；
11、支持远程参数设置、查看，远程设备维护；
12、支持通过蓝牙现场进行配置、维护；
13、采用模块化设计，不动主板可以直接更换通信模块；
14、超低功耗设计，集水位采集，数据处理、通讯控制为一体，内置锂电池，亦支持外接电源；
15、自动检测电池电量，低电量报警。

4G模块	内   容
无线模块	工业级无线模块
标准及频段	支持TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 支持EGSM900/GSM1800MHz双频，可选GSM850/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS class 10，可选class 12
理论带宽	FDD-LTE(下行速率100Mbps，上行速率50Mbps) TDD-LTE(下行速率68Mbps，上行速率17Mbps) CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps) WCDMA(下行速率42Mbps，上行速率5.76Mbps) TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps)
发射功率	发射功率：<23dBm
接收灵敏度	<-107dBm
硬件系统	内   容
CPU	工业级32位通信处理器
FLASH	4MB（可扩展至8MB）
SRAM	512KB（可扩展至1MB）
数据存储Flash	16MB
水位计参数	内容
水位量程	10米
水位计误差	≤1cm
水位分辨率	1mm
接口类型	内   容
串口	1个RS232和1个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：8位（可选5、6、7位） 停止位：1位（可选1.5、2位） 校验：无校验（可选偶校验、奇校验、SPACE及MARK校验） 串口速率：110~230400bps
指示灯	具有系统“SYS”指示灯
天线接口	N 头高增益天线防水接口
SIM/UIM卡接口	标准的翻盖式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
电源开关	标准船形开关
唤醒按钮	通用轻触式开关
接地端子	M4螺丝接地保护端子
应用接口	2路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）
	2路开关量输入接口（光隔离） 逻辑1：湿节点0-3VDC，或干节点导通 逻辑0：湿节点5-30VDC，或干节点断开
供电	内   容
主机方式	内置电池供电，可选太阳能/市电供电
静态值守电流	<2mA
外观	内   容
外壳	IP68
重量	4.5kg
工作环境	内   容
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
