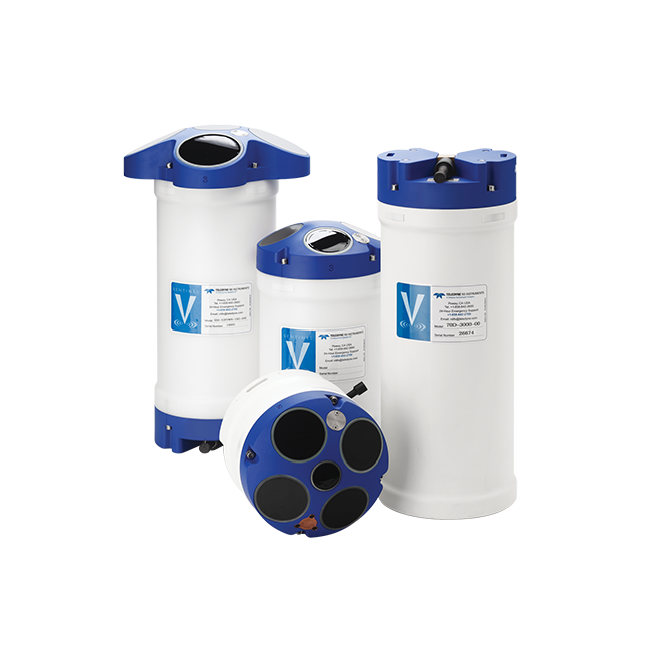

TRDI公司Sentinel V新一代5波束ADCP

自容式SentinelV是TRDI公司发布的一款新一代的ADCP系列产品，在骏马牌ADCP系列产品取得巨大成功的基础上，新一代SentinelV产品将在性能和通用性上达到一个新台阶。 SentinelVADCP的剖面测量范... ...

在线咨询

自容式Sentinel V是TRDI公司发布的一款新一代的ADCP系列产品，在骏马牌ADCP系列产品取得巨大成功的基础上，新一代Sentinel V产品将在性能和通用性上达到一个新台阶。

Sentinel V ADCP的剖面测量范围从1m到150m，额定耐压深度200m，它将在近海应用上得到广泛推广。

轻质且具有良好适用性的Sentinel V很适合布放在浮标上或锚定在海底。实时数据可通过电缆连接或声学调制解调器传输到岸基上，或者可将数据存储在内部进行短期或长期布放。Sentinel V标配装有一个压力传感器，这种高度通用的工具可以很容易的通过电子固件的更新进行升级来计算定向波和非定向波的参数。

5个波束提供富余的数据已优化测量质量

集成的第五个波束能测出第三组垂向速度值和第五组水深值，这就加强了湍流和波浪的测量能力。

–测量垂向流速剖面

–测量高分辨率回声强度剖面

–测量水深

–可进行湍流测量

–可利用3波束结果进行速度误差验证

–可利用4个波束进行冗余速度误差验证

–可测量波浪参数（zero up waves parameter）

深度单元	V20 （1000kHz）	V50 （500kHz）	V100 （300kHz）
垂直分辨率（米）	测量范围（m）标准方差（cm/s）宽带/窄带	测量范围（m）标准方差（cm/s）宽带/窄带	测量范围（m）标准方差（cm/s）宽带/窄带
0.25	18.0/22.6 19.2/36.5
0.3	19.3/24.0 11.1/20.8
0.5	20.2/24.9 7.1/13.4	44.1/57.6 19.2/36.5
1	22.1/26.9 3.6/6.7	50.5/64.6 7.1/13.5	94.5/120.6 10.9/20.6
2	24.5/29.4 1.7/3.2	56.0/70..6 3.6/6.7	103.5/130.4 5.5/10.3
4	26.9/32.0 0.8/1.6	63.1/78.2 1.7/3.2	114.6/142.3 2.7/5.2
6		67.4/82.8 1.1/2.1	121.7/151.5 1.8/3.3

流速准确度	V20/V50：水流速的的0.3%±0.3cm/s	V100：水流速的的0.5%±0.5cm/s
	流速分辨率：0.1cm/s	流速范围：±5m/s（默认）；±20m/s（最大）
回声剖面强度	Ping频率：自容时最大4Hz；实时通讯时最大16Hz	垂直分辨率：等同于深度单元
	动态范围：80dB	精密度：±1.5dB
标准传感器	温度（安装在换能器上）	量程：-5℃~45℃ 精密度：±0.4℃ 分辨率：0.1°
	罗经（磁感传感器）	精确度：2°RMS 分辨率：0.1° 最大磁倾角：85°
	倾斜（MEMS加速度计）	纵摇范围：±90° ；横摇范围：±180° 准确度：2°RMS；精密度0.05°RMS 分辨率0.1°
	压力传感器（安装于换能器上）	范围：300m 准确度：0.10%FS
环境	标准耐压：200m	作业温度：-5℃~45℃
	存储温度（不含电池）：-30℃~60℃	重量：7.5kg-16kg（空气中）；1.6kg-6.0kg（水中）
换能器和硬件	波束角：25°	结构：四波束，凸型，第五波束：垂直
	耐压深度：200m
