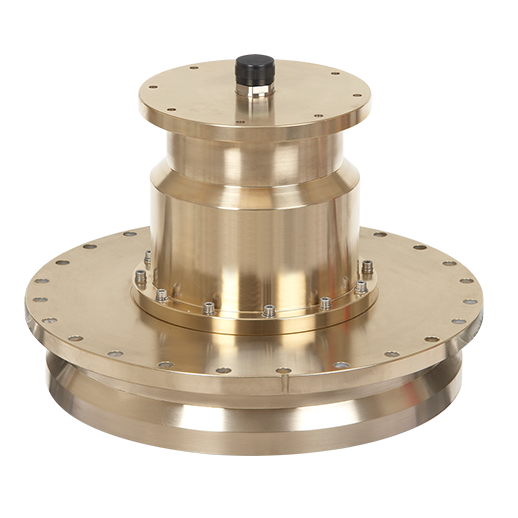

TRDI公司Ocean Observer石油平台用长距离测量ADCP

浏览量:

TRDI生产的oo(OceanObserver)型ADCP主要用于海上石油钻井平台上,监测整个水柱的流速数据。 世界上绝大多数的海洋工作者都选择TRDIADCP及软件帮助他们完成勘探钻井项目,这里的流速数... ...

       TRDI生产的oo(Ocean Observer)型ADCP主要用于海上石油钻井平台上,监测整个水柱的流速数据。

       世界上绝大多数的海洋工作者都选择TRDI ADCP及软件帮助他们完成勘探钻井项目,这里的流速数据常用语稳定性平台、监控升降机、操控ROV和海洋调查等。实时的流速数据显示在实际操作中可以有效帮助作业人员及时对危机状况做出决策。针对具体的应用环境,作业人员亦可配置Ocean Observer ADCP进行高分辨率或长距离模式获得最佳的流速剖面数据。

特点:
超大水深:Ocean Observer可提供最大水深的流速剖面数据,有效保障了水下作业和钻井的安全
广泛数据类型:Ocean Observer可采用宽带信号处理技术提高精度流速数据,亦可采用窄带信号处理技术提供长距离流速剖面数据
噪声容忍度:使用证明了TRDI ADCP采用的技术具有很好的抗噪声干扰能力
野外作业:在各类平台上使用Ocean Observer的所有大石油公司均证明了其优越性
结构紧凑:Ocean Observer采用准里技术的相控阵换能器,至于单机身内即可提供超长距离的流速剖面数据

系统组成:
38,75,150kHz换能器;19’甲板单元;100m换能器电缆
用户可以根据外部罗经信号和GPS导航数据采集软件,winADCP-数据显示和流速导出
频率 38Hz 75Hz 150Hz
量程(m) >1000 >700 >400
深度单元尺寸(m) 24 16 8
流速剖面
长距离模式
垂直分辨率(厚层)
38Hz 75Hz 150Hz
4     最大量程:>350m
精度:30cm/s
8   最大量程:>650m
精度:30cm/s
最大量程:>400m
精度:16cm/s
16 最大量程:>1000m
精度:30cm/s
最大量程:>700m
精度:16cm/s

24 最大量程:>1000m
精度:20cm/s

高精度模式
垂直分辨率(厚层)
38Hz 75Hz 150Hz
4     最大量程:>225m
精度:15cm/s
8   最大量程:>425m
精度:15cm/s
最大量程:>250m
精度:8cm/s
16 最大量程:>900m
精度:15cm/s
最大量程:>450m
精度:7cm/s

24 最大量程:>950m
精度:10cm/s

剖面参数
流速准确度
±1.0% ±0.5cm/s ±1.0% ±0.5cm/s ±1.0% ±0.5cm/s
流速测量范围 ±7m/s ±7m/s ±7m/s
水深层数量 1-128 1-128 1-128
Ping最大发射率 0.4Hz 0.7Hz 1.5Hz
底跟踪
离海底最大高度(精度<2cm/s)
1700m 950m 540m
距离测量精确度=<真实距离的±2%


回波强度剖面 垂直分辨率:(与配置的水层大小有关) 深度单元(厚层)用户配置
  动态范围: 80dB
  精密度: ±1.5dB
换能器和硬件 波角度: 30°
  配置方式
4波束相控阵
相控阵4波束
RS-232或RS-422;1200-115200波特率
16进制-ASCⅡ码或二进制数据
环境 工作温度 -5~45℃
  存储温度 -30~60℃
