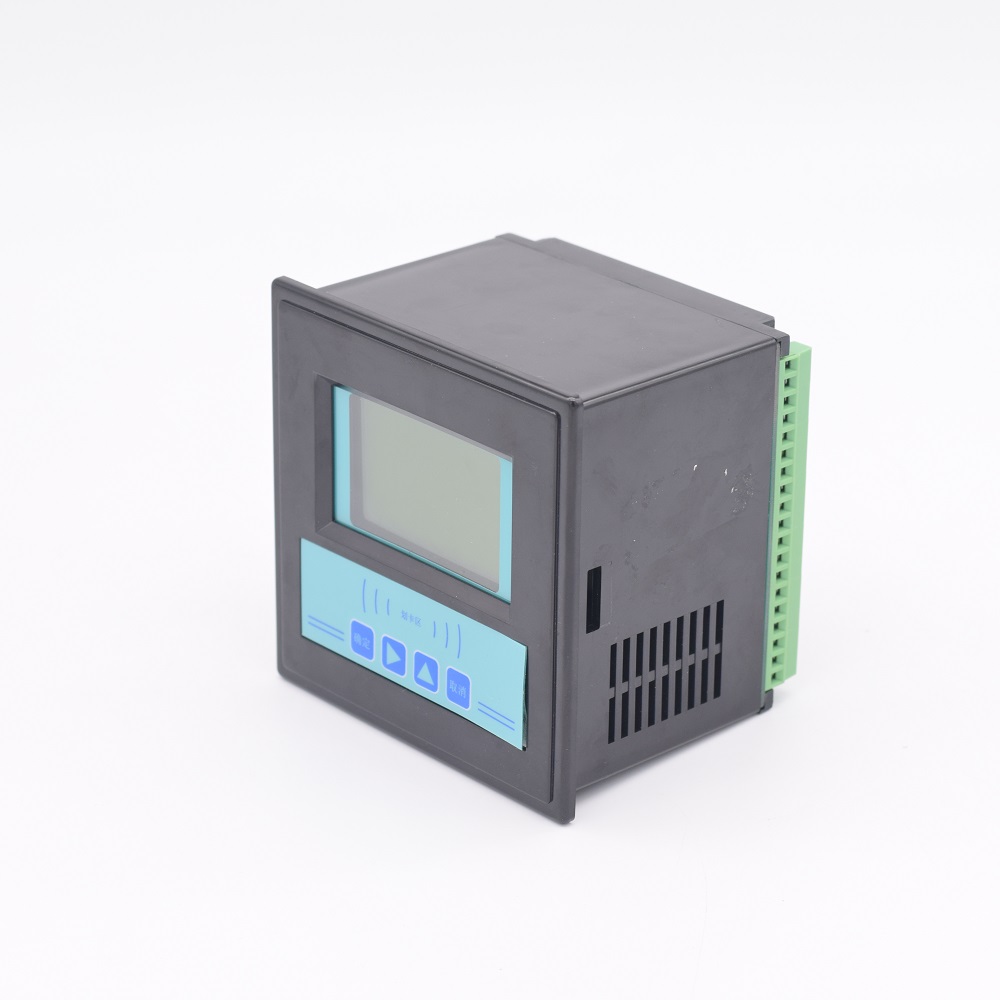

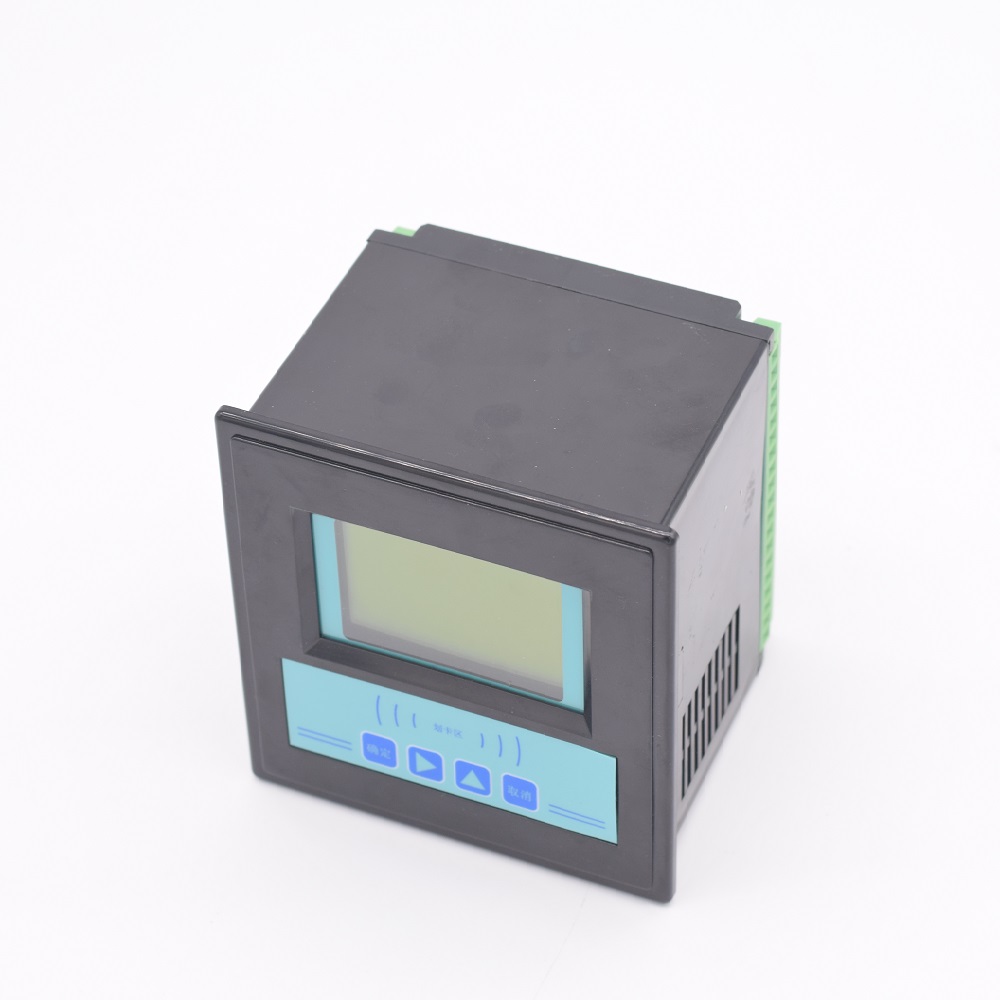

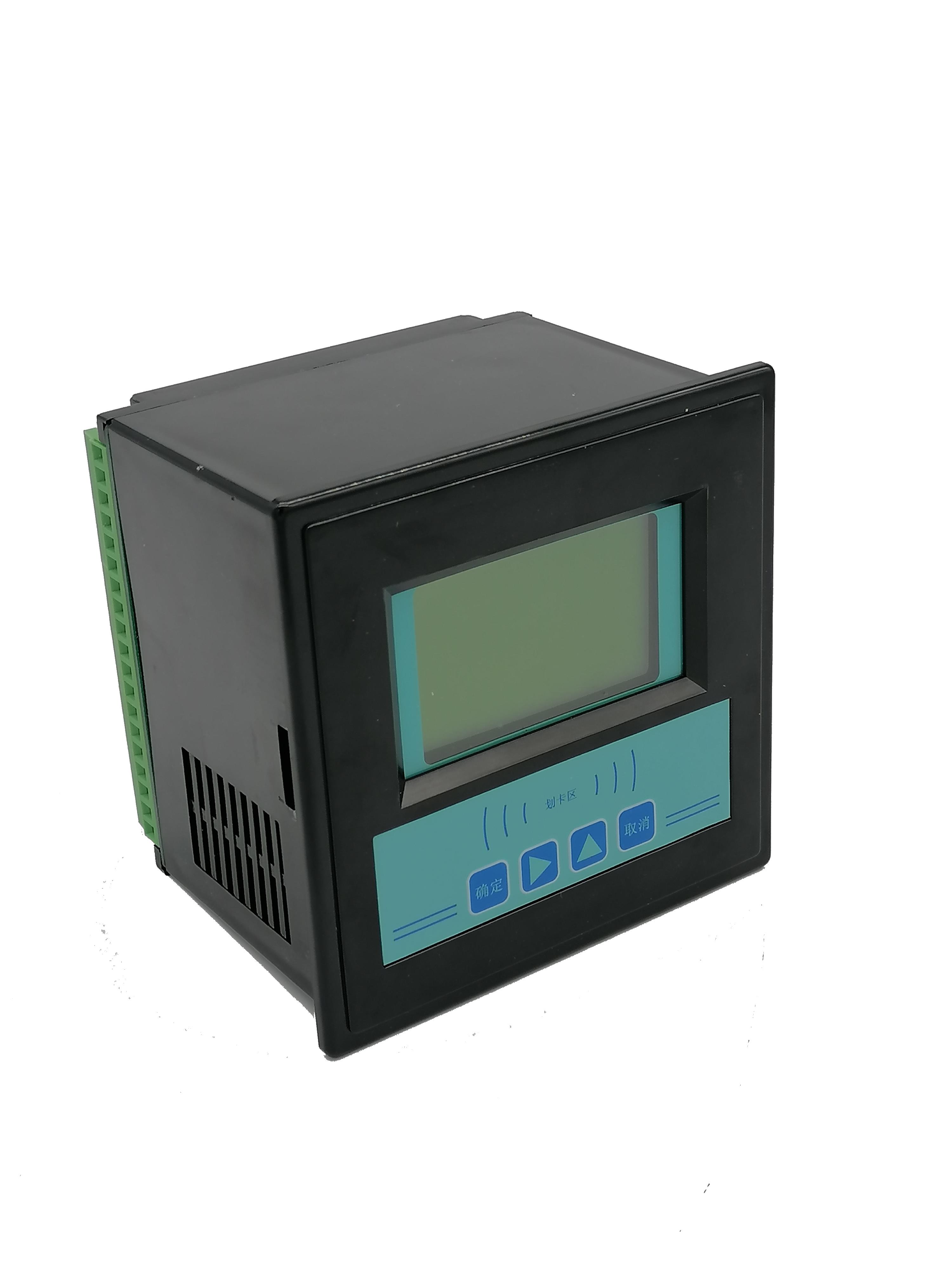

M21F7 智能机井控制器

       智能机井控制器 M21F7 集传统灌排控制终端与 2G/3G/4G/NB-IOT/LoRa  传输功能于一体，实现灌溉取水的水 量、水位和水质监测，用水用电计量，IC刷卡以及水泵、阀 门的远程控制等功能。
       该产品采用高性能的工业级 32 位通信处理器和工业级 无线模块，兼容各种计量仪表和测量变送器，可安装在室内或室外智能机井控制器安装箱内，可广泛应用在节水灌溉控 制、泵阀自动控制、农业水资源信息化管理等测控领域。

4G参数	内      容
无线模块	工业级无线模块
标准及频段	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可选单模、多模或全网通讯
理论带宽	FDD-LTE：下行速率 100Mbps，上行速率 50Mbps TD-LTE：下行速61Mbps，上行速率 18Mbps WCDMA：下行速率 42Mpbs，上行速率 5.76 Mbps TD-SCDMA：下行速率 4.2Mbps，上行速率 2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率 3.1Mbps，上行速率 1.8Mbps GPRS/EDGE：速率 171.2kbps/384kbps

发射功率	<24dBm
接收灵敏度	<-109dBm
Lora参数	内      容
通信标准及频段	410MHz - 441MHz，1000KHz  步进，建议 433±5MHz，出厂默认 433.0
室内/市区通信距离	1km
户外/视距通信距离	3.5km
发射功率	100mW
通信理论带宽	6 级可调（0.3、1.2、2.4、4.8、9.6、19.2kbps）
灵敏度	＜-140dBm
存储	内      容
CPU	工业级 32 位通信处理器
FLASH	512KB
SRAM	256KB
SPI Flash	16MB（可扩展至 64MB）
TF 卡	32G（选配）

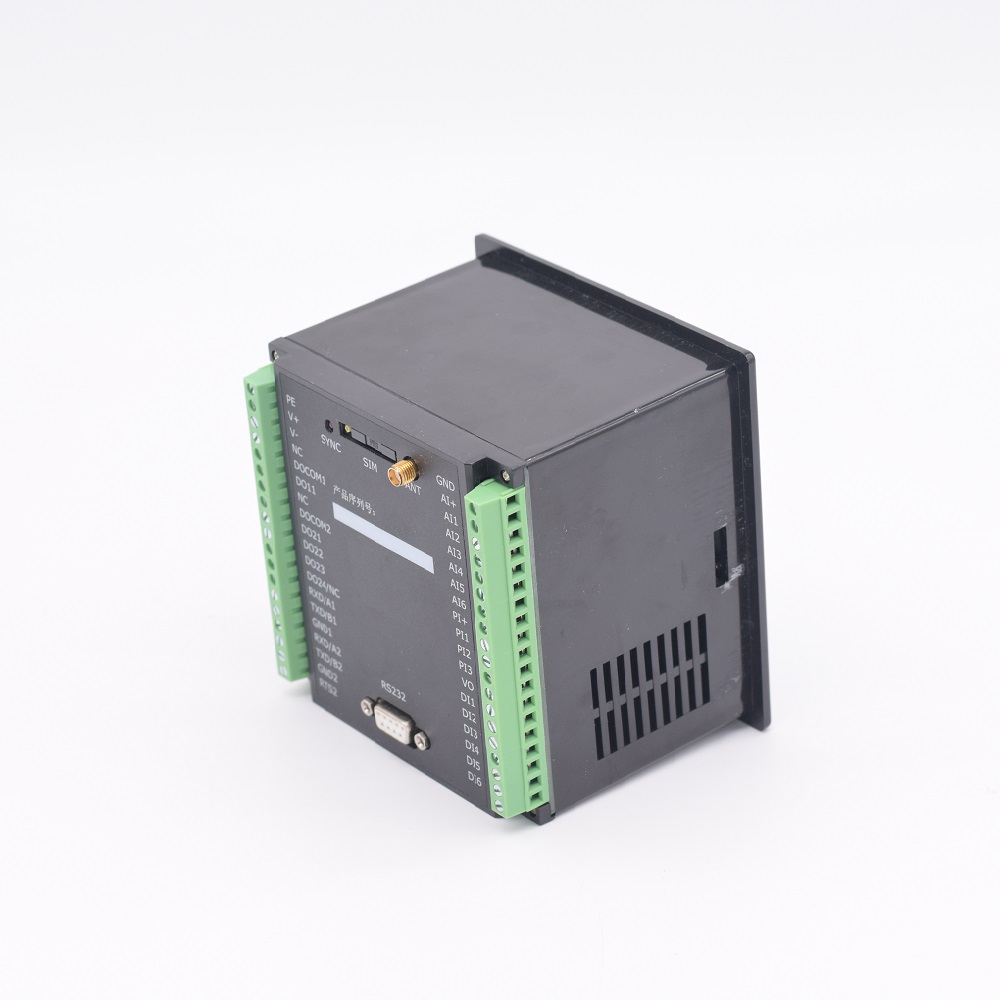

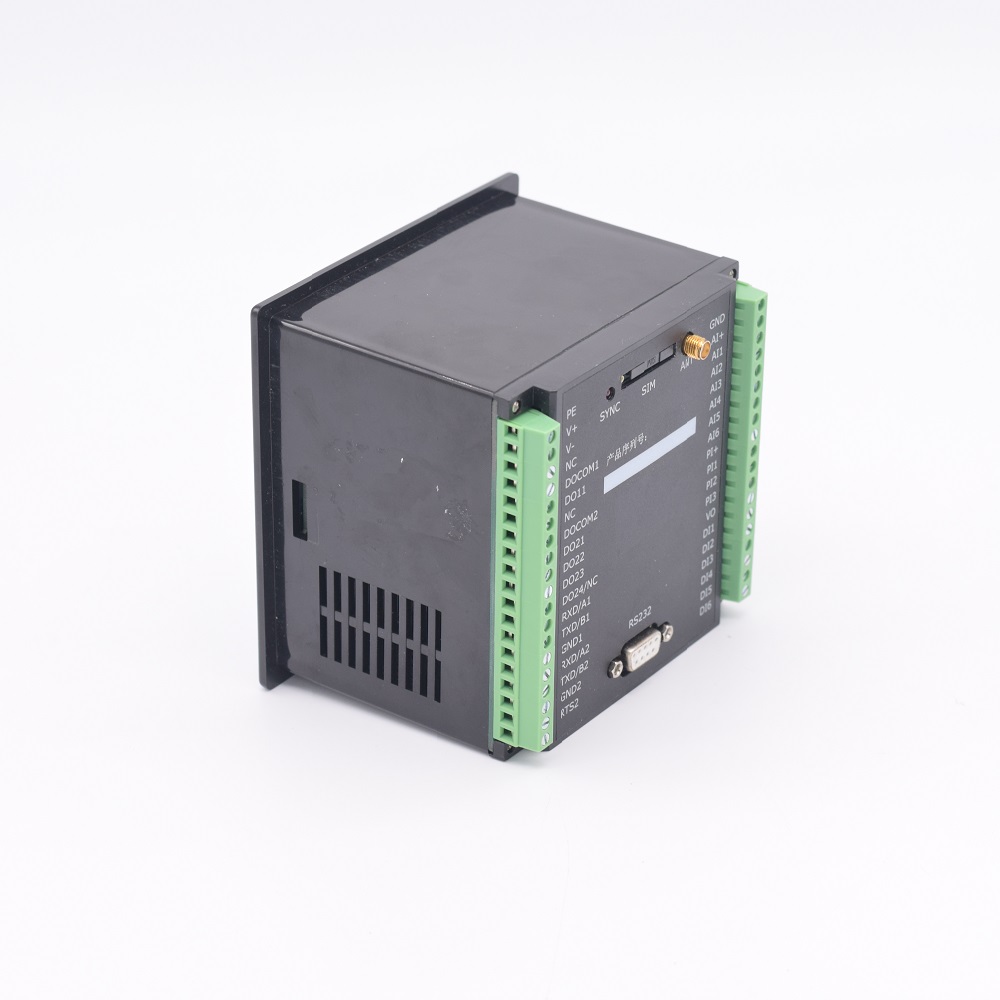

接口参数	内      容
串口	2 个 RS232 或 2 个 RS485 接口，内置 15KV ESD 保护，串口参数如下： 数据位：5、6、7、8 位 停止位：1、1.5、2 位 校验：无校验、偶校验、奇校验、SPACE 及 MARK 校验 串口速率：1200~230400bps
指示灯	具有系统“SYS”指示灯
天线接口	RF 天线接口：标准 SMA 阴头天线接口，特性阻抗 50 欧 4G 天线接口：标准 SMA 阴头天线接口，特性阻抗 50 欧
SIM/UIM 卡接口	标准的抽屉式用户卡接口，支持 1.8V/3V SIM 卡，内置 15KV ESD 保护
TF 卡接口	标准弹式 TF 卡接口，支持各种 TF 卡
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
唤醒按钮	通用轻触式开关
LCD 屏	128*64 点阵液晶显示屏
应用接口	6 路模拟量输入接口（16 位 AD、支持 4-20mA 电流信号输入，可选 0-5V 电压信号输入）
	6 路开关量输入接口（光隔离）
	3 路脉冲量输入接口 最小脉冲宽度：1mS 脉冲低幅度：0-3VDC，或干节点导通 最小脉冲周期：2mS 脉冲高幅度：5-30VDC，或干节点断开
	5 路继电器输出接口 K5     最大切换电压：250VAC     最大切换电流：16A K1-K4  最大切换电压：250VAC     最大切换电流：5A
	3 路受控输出电源（VA 输出 5V 电压，VD 与 VP 输出电压值与设备供电电压相同默认 12V，单路额定输出电流 1A， 内置过流保护）
功耗	内      容
标准电源	DC 12V/1.5A
供电范围	DC 6~36V
休眠电流	<4mA (12V)
工作电流	<100mA (12V)
外观	内      容
外壳	ABS 外壳
外形尺寸	144*144*83 mm (长 x 宽 x 高，不包括天线和安装件)
重量	600g（主机）
环境	内      容
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
