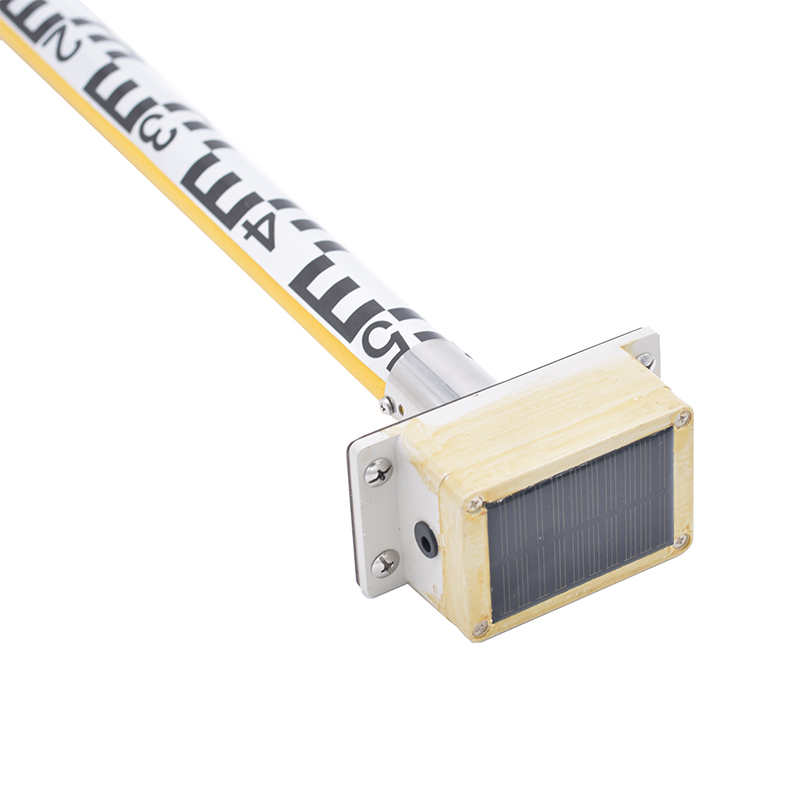

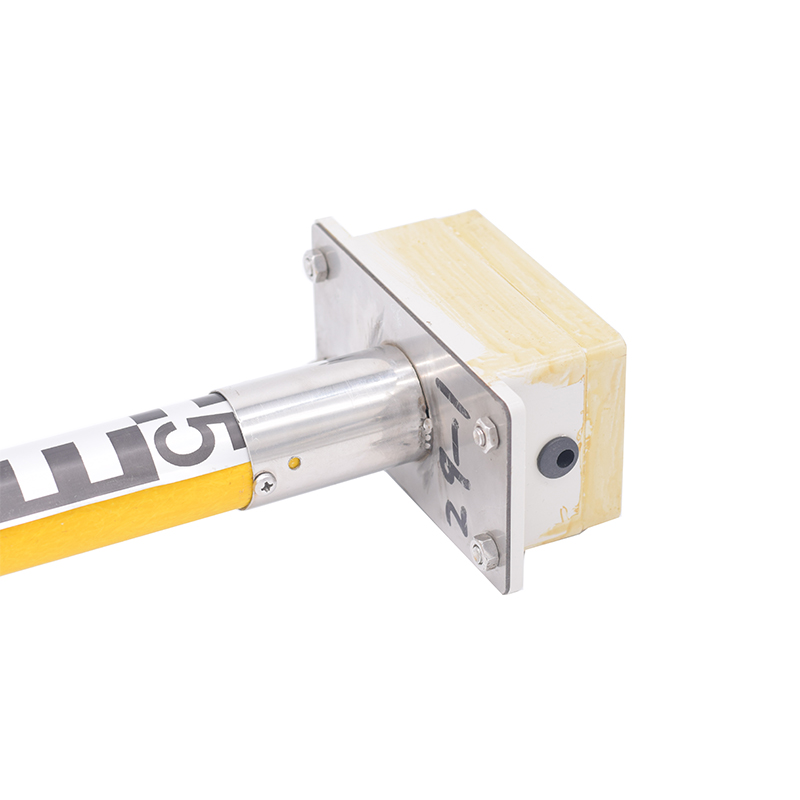

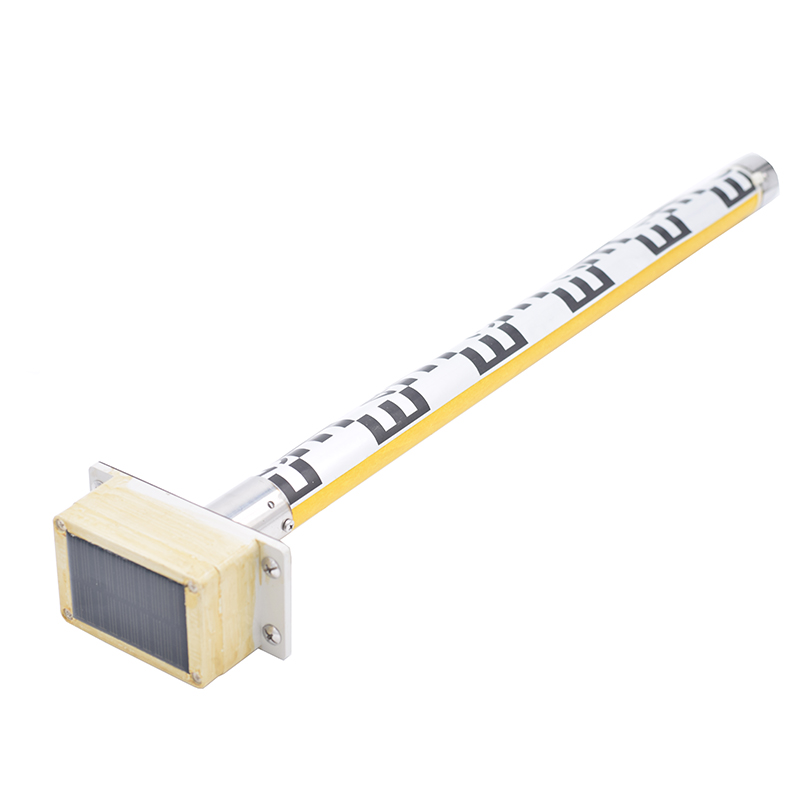

M21D3 遥测电子水尺

       M21D3型遥测电子水尺是一款适用于城市道路积水、河道、灌渠等水位测量要求高的场合的监测仪器。遥测终端采用先进微型处理器芯片为控制器、自带操作系统、内置远程通讯模块，集成 RTU、DTU、充电控制器、防雷模块、摄像头模块、TTS 语音模 块于一体。

产品特点
遵循标准
SLT 180-1996 水文自动测报系统设备液位采集仪
SLT 102-1995 水文自动测报系统设备基本技术条件
SL61-2003 水文自动测报系统技术规范
GT/B 11828.5-2011《水位监测仪器 第五部分：电子水尺》
符合规约
《水文监测数据通信规约》
《水资源监测数据传输规约》
主要功能
1、定时采集水位、水量、水质和其它数据
2、定时上报雨量、水位、水量、水质和其它数据
3、预警触发加报雨量、水位、水量、水质和其它数据
4、本地存储雨量、水位、水量、水质和其它数据
5、远程查询当前雨量、水位、水量、水质和其它数据
6、远程查询本地历史数据
7、本地导出历史数据
8、支持电池电压上报功能
产品特点
1、采集、传输、控制一体化的设计；
2、防盗定位设计；
3、远程姿态监测功能：设备倾倒、移动侦测；
4、供电设计：设备采用12V 太阳能供电。支持3.7-36V 直流电；
5、超低功耗设计：内置20AH 锂电池，持续阴雨天下工作30 天；
6、设备接口丰富：可外接摄像头、LED 屏、喇叭、警示灯、雨量计、雷达液位计、继电器开关等。
7、一体化设计：集传统水文遥测终端机功能与 2.5G/3G/4G/NB-IOT 传输功能于一体，实现水文数据的采集、存储、显示、控制、报警及传输等综合功能。
8、模块化设计：支持移动/联通/电信/以太网/北斗卫星传输方式，支持 VPDN 数据传输。
9、工业级设计：宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线。
10、远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级。
11、可靠性设计：工业级器件，内置看门狗，接口支持15KVESD 保护并具有防雷处理。

4G模块	内   容
无线模块	工业级无线模块
标准及频段	支持TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 支持EGSM900/GSM1800MHz双频，可选GSM850/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS class 10，可选class 12
理论带宽	FDD-LTE(下行速率100Mbps，上行速率50Mbps) TDD-LTE(下行速率68Mbps，上行速率17Mbps) CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps) WCDMA(下行速率42Mbps，上行速率5.76Mbps) TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps)
发射功率	发射功率：<23dBm
接收灵敏度	<-107dBm
硬件系统	内   容
CPU	工业级32位通信处理器
FLASH	4MB（可扩展至8MB）
SRAM	512KB（可扩展至1MB）
数据存储Flash	16MB
电子水尺参数	内容
水位量程	40cm/80cm/160cm/200cm可选
水位计精度	1cm
采样频率	最高可达1hz
水位分辨率	1mm
接口类型	内   容
串口	1个RS232和1个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：8位（可选5、6、7位） 停止位：1位（可选1.5、2位） 校验：无校验（可选偶校验、奇校验、SPACE及MARK校验） 串口速率：110~230400bps
天线接口	N 头高增益天线防水接口
SIM/UIM卡接口	标准的翻盖式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
唤醒按钮	通用轻触式开关
接地端子	M4螺丝接地保护端子
应用接口	2路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）
	2路开关量输入接口（光隔离） 逻辑1：湿节点0-3VDC，或干节点导通 逻辑0：湿节点5-30VDC，或干节点断开
供电	内   容
主机方式	内置电池供电，可选太阳能/市电供电
静态值守电流	<2mA
工作电流	≤65ma(带通信模块）
外观	内   容
外壳	IP68，304不锈钢材质
重量	4.5kg
工作环境	内   容
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
