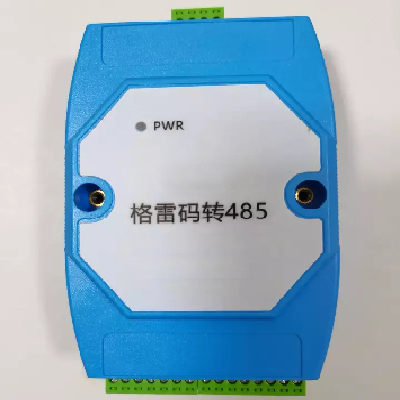

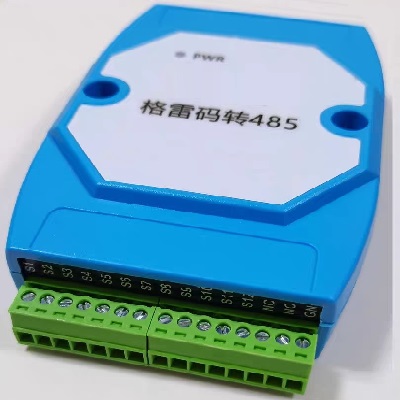

RS485 格雷码转器

        格雷码转换器RS485通过机械格雷编码的方式转换为开关数字量输出，由于格雷码由“0”和“1”组成，不便于观测 计算，通过外接专用格雷码转换器，对格雷码数据分配转换至  RS485    信号输出，便于水文 站网、防汛、水资源水环境监测以及相关科研部门进行水位数据的采集、传输、处理、显 示、记录和存储等。
        格雷码转换器是针对机械格雷编码数据不直观问题，结合格雷编码技术研发而成。具有安装 简便、适用性广、测量精度高等特点。

硬件系统
处理器	32 位低功耗处理器
接口类型
RS485	波特率：9600 数据位:8   校验位：无 停止位：1
应用接口	1 组格雷码输入接线端子
供电
标准电源	DC 12V/0.1A
供电范围	3.4-42V 超宽压供电范围 注：由于可超低压供电内部电源无防接反电路，请 确认电源正负极接线正确再上电。
工作电流	<5mA
物理特性
外壳	ABS+PC 外壳，保护等级 IP30
重量	约 250g
安装方式	导轨
环境参数
工作温度	-25℃-85℃
储存温度	-35℃-85℃
相对湿度	95%RH（无凝结）


ModBus 协议 下发报文


站号	功能码	地址		数据		CRC16
01	03	00	01	00	00	14	0A

回复报文


站号	功能码	读单元字节	数据高位	数据低位	CRC16
01	03	02	0A	AA	3E	9B
